1. Эволюция битумного композита: От органики к стекловолокну
Понимание инженерных характеристик современной однослойной битумной черепицы невозможно без анализа её морфологического развития. То, что визуально воспринимается как простой плоский лист с вырезами, на самом деле представляет собой высокотехнологичный композитный "сэндвич", каждый слой которого выполняет строго определенную функцию в защите здания от агрессивной внешней среды.
1.1 Исторический контекст и смена парадигмы армирования
На ранних этапах развития индустрии мягкой кровли основой (арматурой) служил органический войлок (organic felt) — материал, производимый из переработанной ветоши, целлюлозы и древесных волокон. Этот картон пропитывался мягким битумом для водонепроницаемости. Однако органическая основа имела критический недостаток: гигроскопичность. При малейшем повреждении внешнего слоя влага проникала в основу, вызывая её разбухание, гниение и деформацию, известную в профессиональной среде как "fish-mouthing" (рыбий рот) или скручивание краев.
Современная однослойная черепица, соответствующая стандартам EN 544 (Европа) и ASTM D3462 (США), базируется на стекловолоконном холсте (non-woven fiberglass mat).
- Инертность: Стекловолокно абсолютно негигроскопично. Оно не меняет своих геометрических размеров при колебаниях влажности, что обеспечивает феноменальную стабильность формы гонта на протяжении всего срока службы.
- Огнестойкость: Минеральная природа стекла обеспечивает материалу класс пожарной безопасности А (наивысший для горючих материалов), так как основа не поддерживает горение и препятствует распространению пламени по поверхности кровли.
- Механика разрыва: Именно плотность стеклохолста (измеряемая в г/м2) определяет сопротивление черепицы на разрыв гвоздем. В однослойной черепице, где нет дублирующего слоя, качество стеклохолста является критическим параметром ветроустойчивости.
1.2 Композитная структура матрицы
Современный однослойный гонт состоит из пяти функциональных уровней, сплавленных в единый монолит:
- Тыльная посыпка: Мелкозернистый песок или слюда, предотвращающие склеивание гонтов в пачке при транспортировке.
- Нижний слой модифицированного битума: Обеспечивает гидроизоляцию и адгезию к подкладочному ковру.
- Стекловолоконная основа: Армирующий скелет, принимающий на себя механические нагрузки на растяжение.
- Верхний слой модифицированного битума: Защищает основу и удерживает гранулят.
- Базальтовый или сланцевый гранулят: Броня черепицы, защищающая битум от ультрафиолета и механических повреждений.
Анализ показывает, что переход на стекловолокно позволил уменьшить толщину материала при одновременном увеличении его прочности на разрыв, что сделало однослойную черепицу более легкой (8–10 кг/м2), снизив нагрузку на стропильную систему по сравнению с органическими аналогами прошлого.
2. Химическая инженерия: Окисленный битум против SBS-модификации
Наиболее значительная дивергенция в качестве однослойной черепицы лежит не в геометрии, а в молекулярной химии вяжущего вещества. Битум в чистом виде (flux bitumen) имеет слишком низкую температуру размягчения (+40°C) и становится хрупким уже при 0°C. Для кровельных нужд его свойства модифицируют двумя принципиально разными способами.
2.1 Окисленный битум (Oxidized Bitumen)
Традиционная американская технология, доминирующая в бюджетном сегменте "3-tab shingles". Процесс заключается в продувке горячего воздуха через разогретую битумную массу. Кислород реагирует с водородом в углеводородных цепочках, образуя воду и полимеризуя молекулы.
- Физика процесса: Битум искусственно "старится", становясь более твердым, тугоплавким и химически стабильным.
- Ограничения: Окисленный битум теряет эластичность. Он становится жестким. При монтаже в холодную погоду такой гонт может треснуть при перегибе. Это делает окисленную однослойную черепицу малопригодной для сложных кровель (куполов), где требуется огибание малых радиусов.
2.2 SBS-модификация (Стирол-Бутадиен-Стирол)
Европейский стандарт качества, принятый такими производителями как Katepal и Kerabit. В битум вводится искусственный каучук (полимерный эластомер).
- Молекулярная сетка: Полимер создает внутри битума эластичную трехмерную решетку. Это придает материалу свойства резины.
- Термическая гибкость: SBS-битум сохраняет гибкость при температурах до -25°C. Это критически важно для регионов с суровыми зимами и для монтажа в межсезонье.
- Релаксация напряжений: В отличие от окисленного битума, который накапливает внутренние напряжения и трескается, SBS-битум способен растягиваться и возвращаться в исходную форму без структурных разрушений. Именно это свойство делает SBS-черепицу безальтернативным выбором для "сложных форм".
| Параметр | Окисленный битум (Standard US) | SBS-модифицированный (Katepal/Kerabit) | Инженерное значение |
|---|---|---|---|
| Гибкость на брусе | Трещины при 0°C | Без трещин до -25°C | Возможность монтажа зимой и на криволинейных поверхностях. |
| Теплостойкость | Высокая (+110°C и выше) | Высокая (+100°C) | Сопротивление стеканию в жару (сравнимо у обоих типов). |
| Адгезия гранулята | Средняя | Высокая | SBS лучше удерживает каменную крошку, предотвращая "облысение". |
| Самовосстановление | Отсутствует | Присутствует | Мелкие царапины и проколы затягиваются под солнцем благодаря текучести каучука. |
3. Геометрия однослойности: Архитектурные профили и визуальная ритмика
Термин "однослойная" относится к поперечному сечению материала. В отличие от ламинированных (двухслойных) гонтов, где декоративный слой наклеен на сплошную подложку, однослойная черепица представляет собой единый лист с фигурной нарезкой по нижнему краю.
3.1 Классический профиль "3-Tab" (Кирпич)
Самый распространенный и утилитарный профиль. Лист размером 1000х317 мм (или 333 мм) разделен вырезами на три прямоугольных лепестка.
- Строгая геометрия: Создает на кровле четкий, графичный рисунок, напоминающий кирпичную кладку или сланцевую плитку.
- Уязвимость: Слабым местом является стык лепестков (keyway). Вода, попадающая в прорезь, стекает на верхнюю часть (headlap) нижележащего гонта. Герметичность кровли полностью зависит от целостности этого перехлеста.

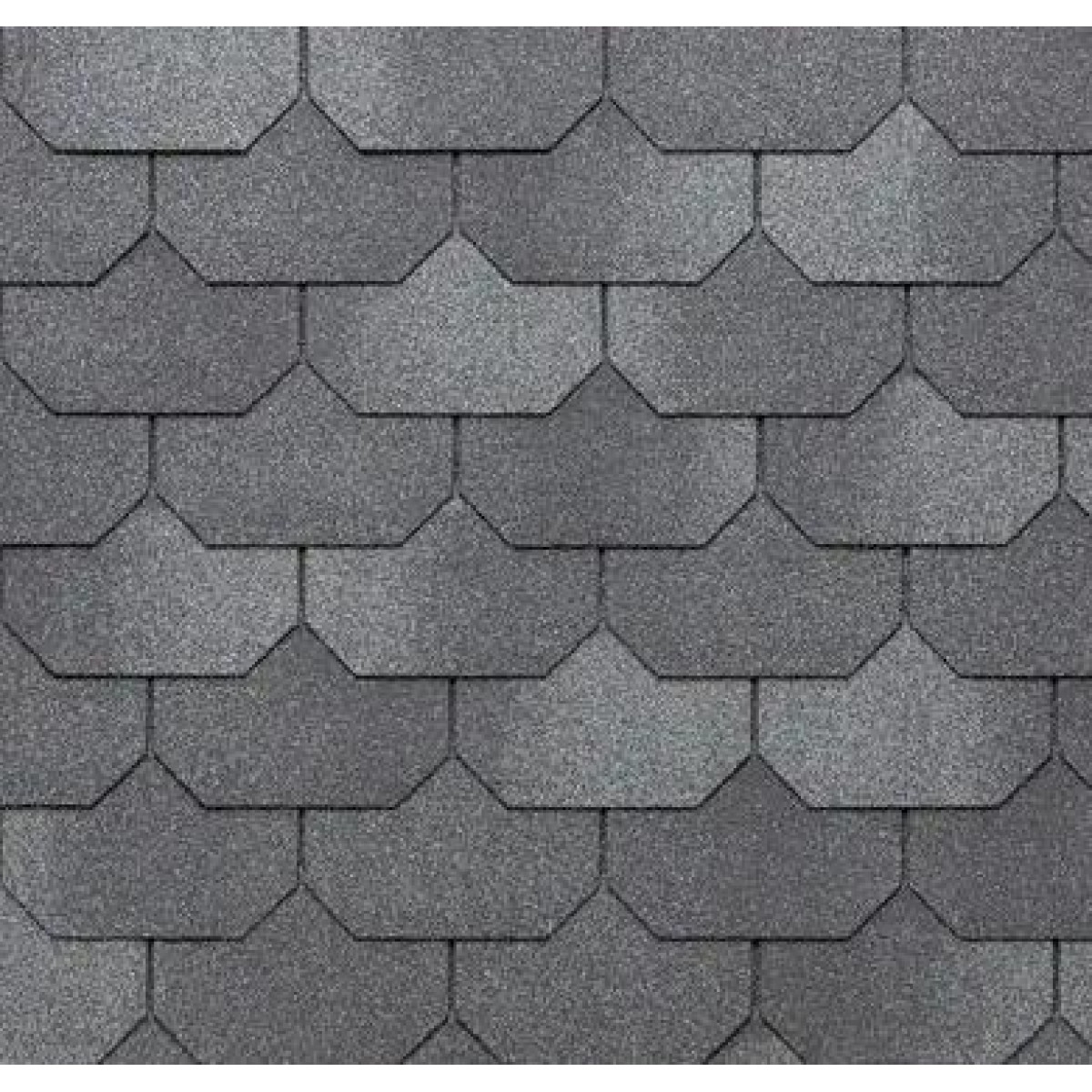

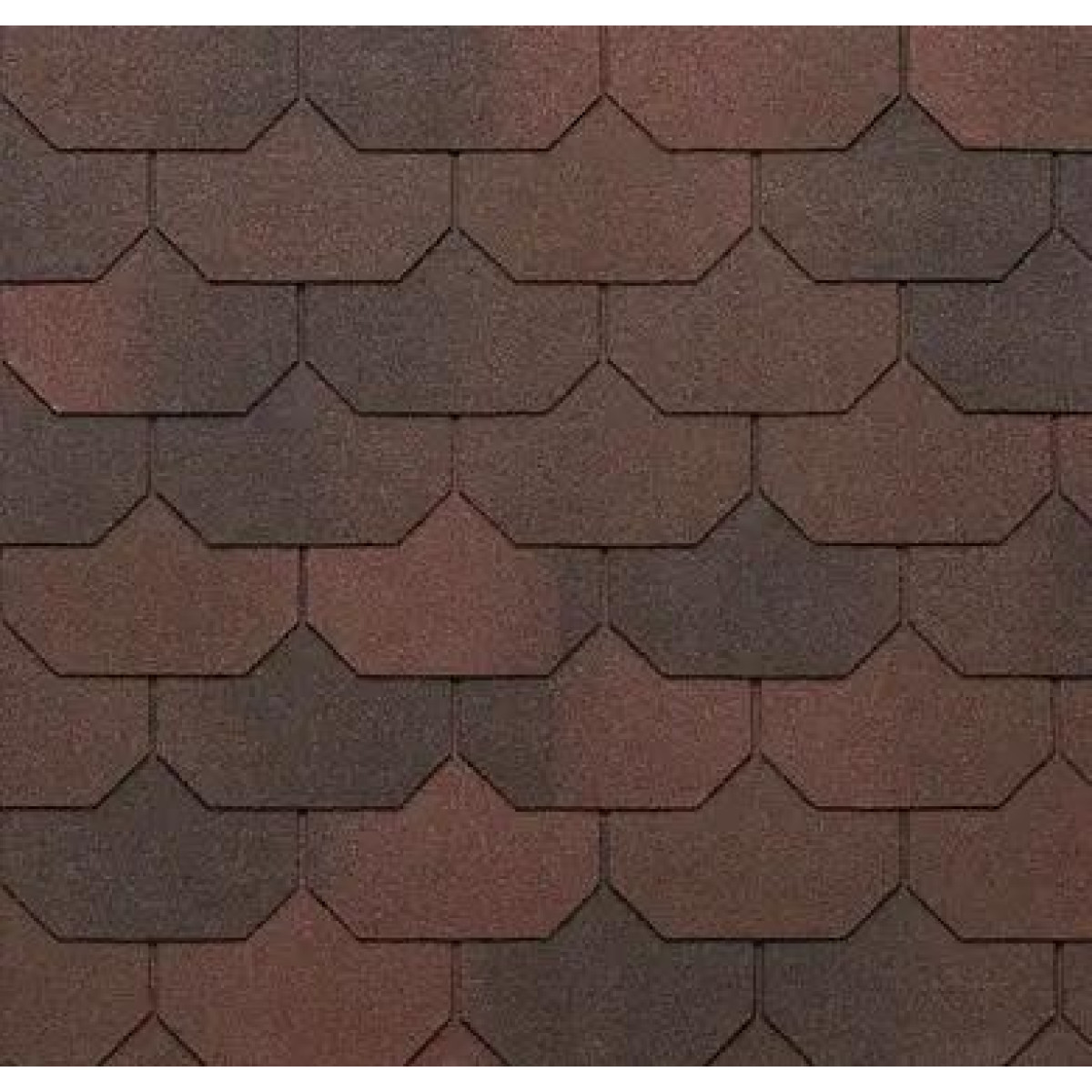

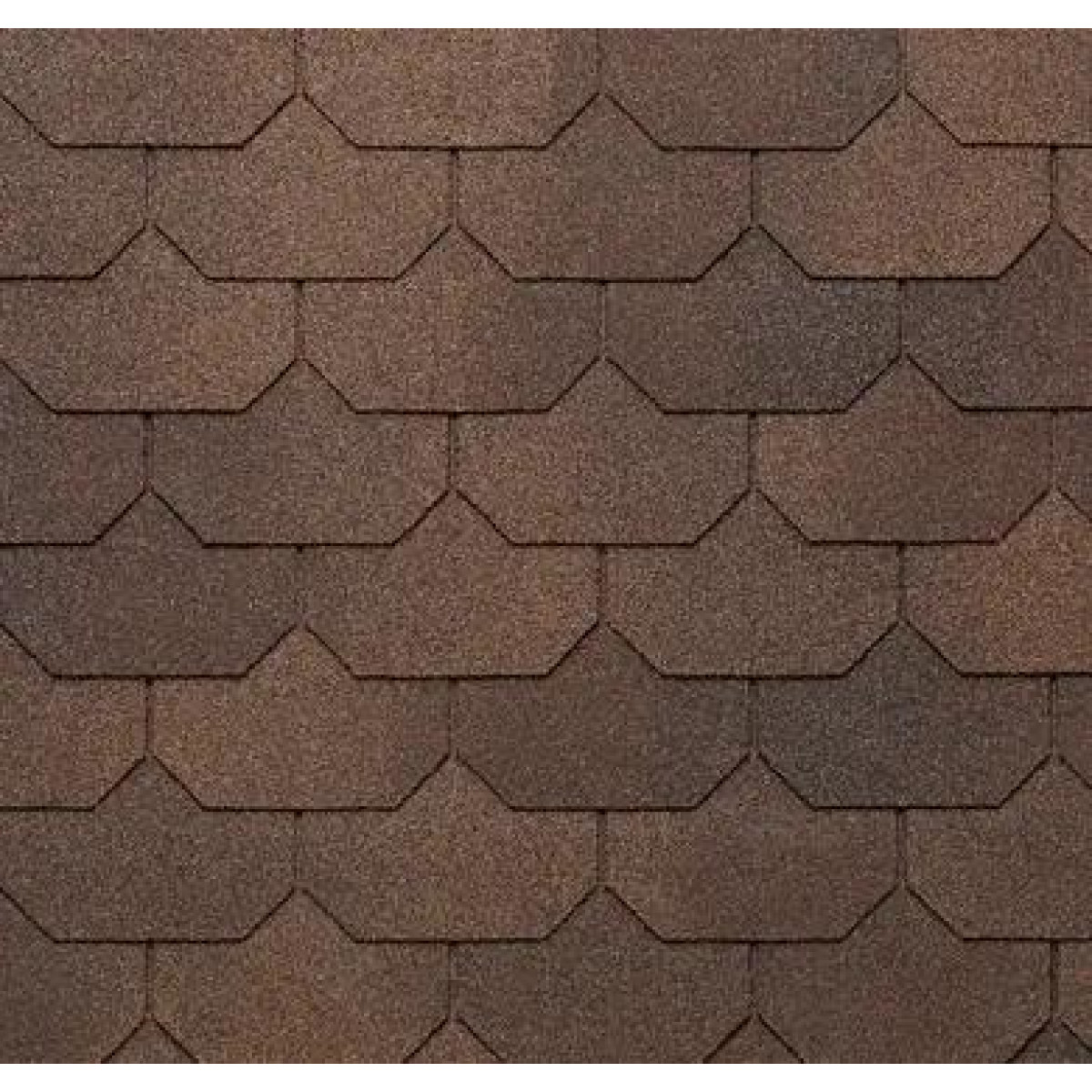

3.2 Геометрия "Бобровый хвост" и "Соты"
Европейские производители, ориентируясь на историческую застройку, разработали профили, имитирующие натуральную черепицу (beaver tail) или шестиугольники (hexagonal).

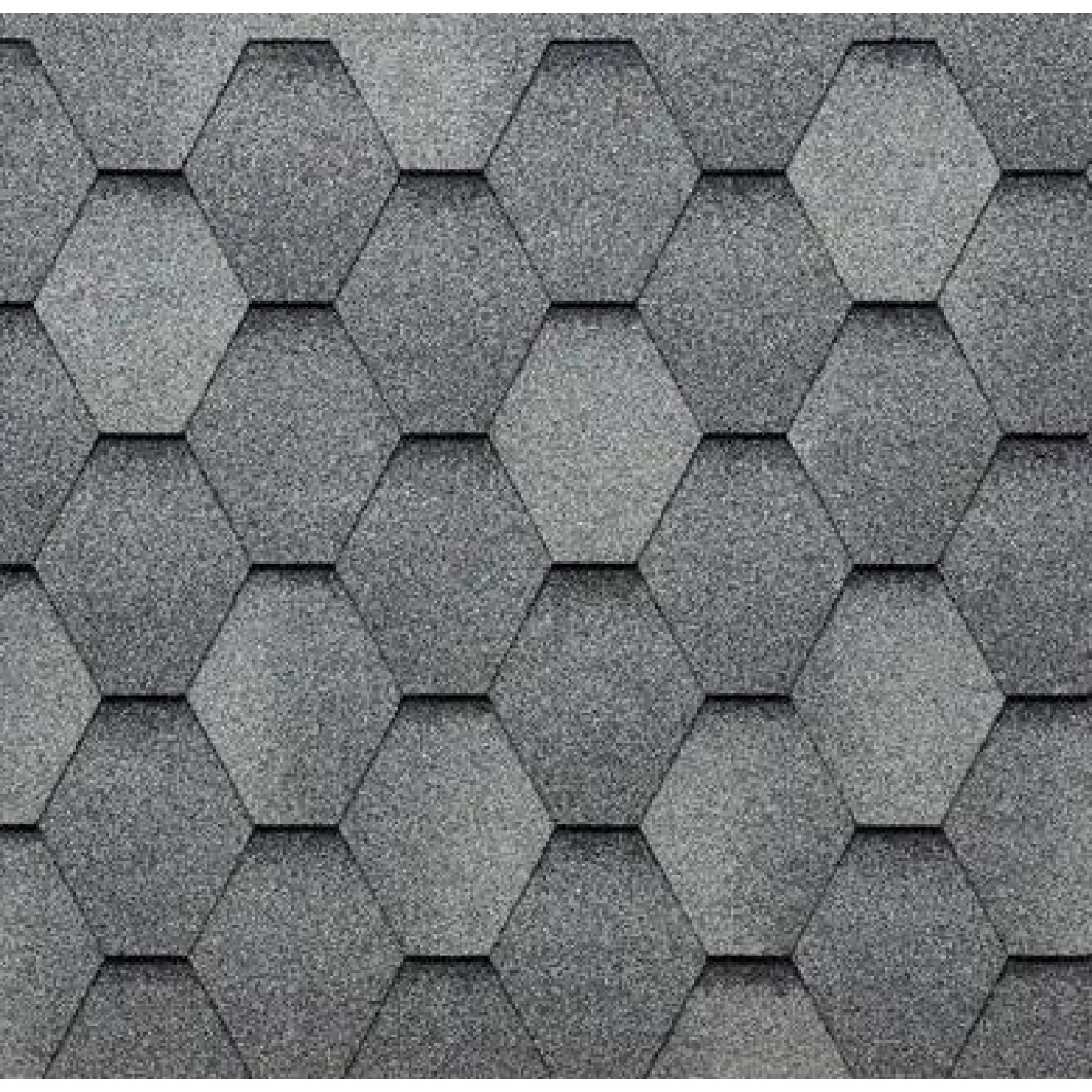

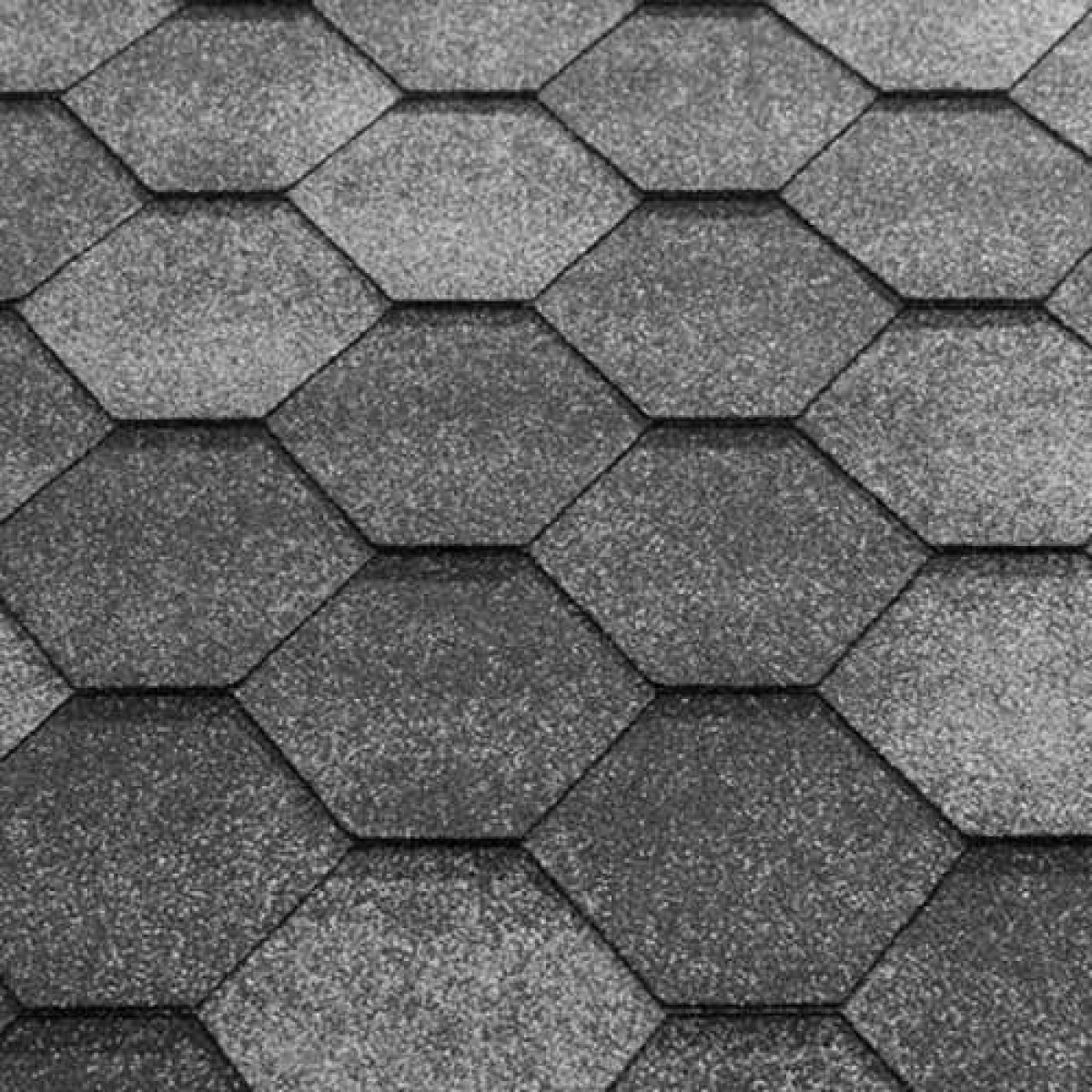

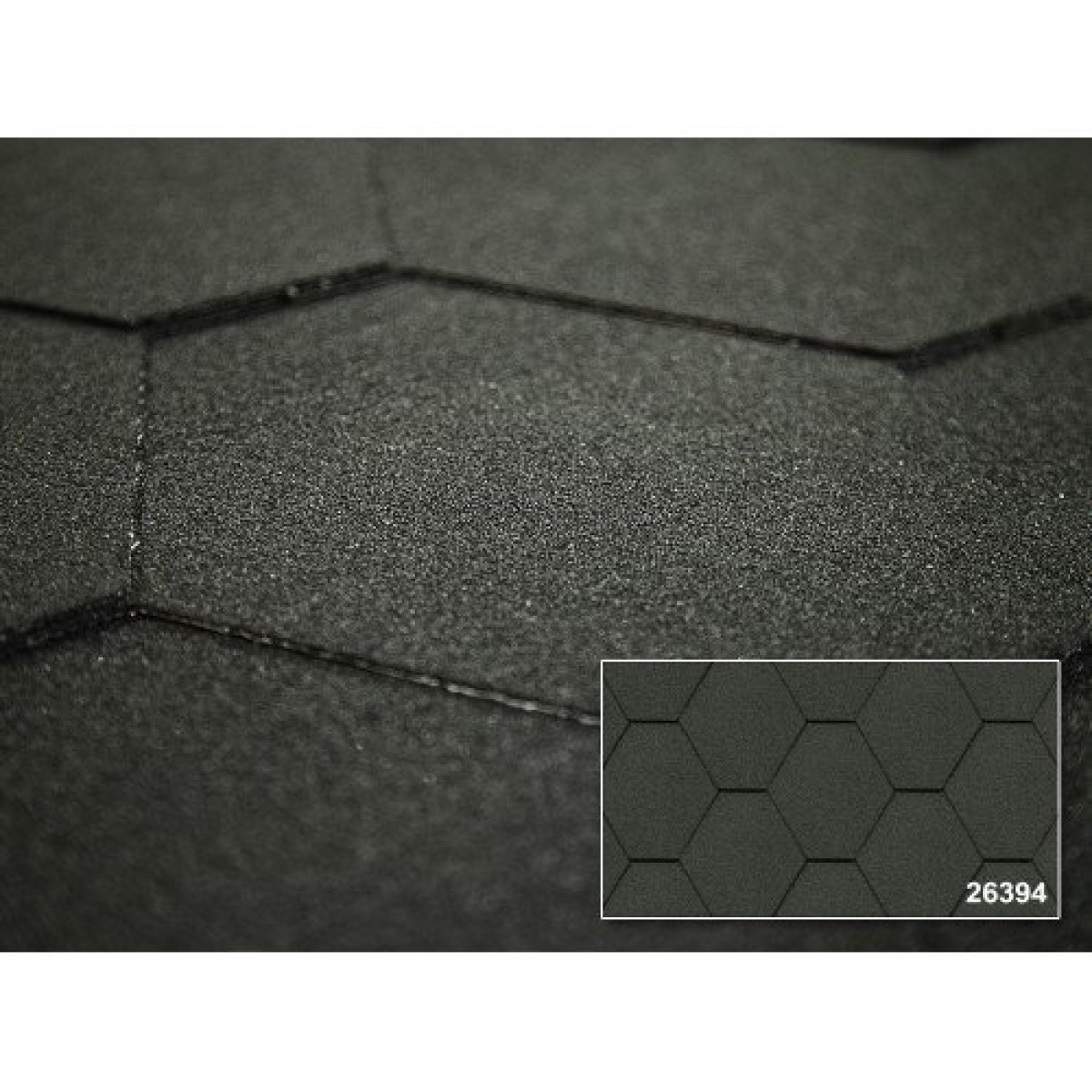

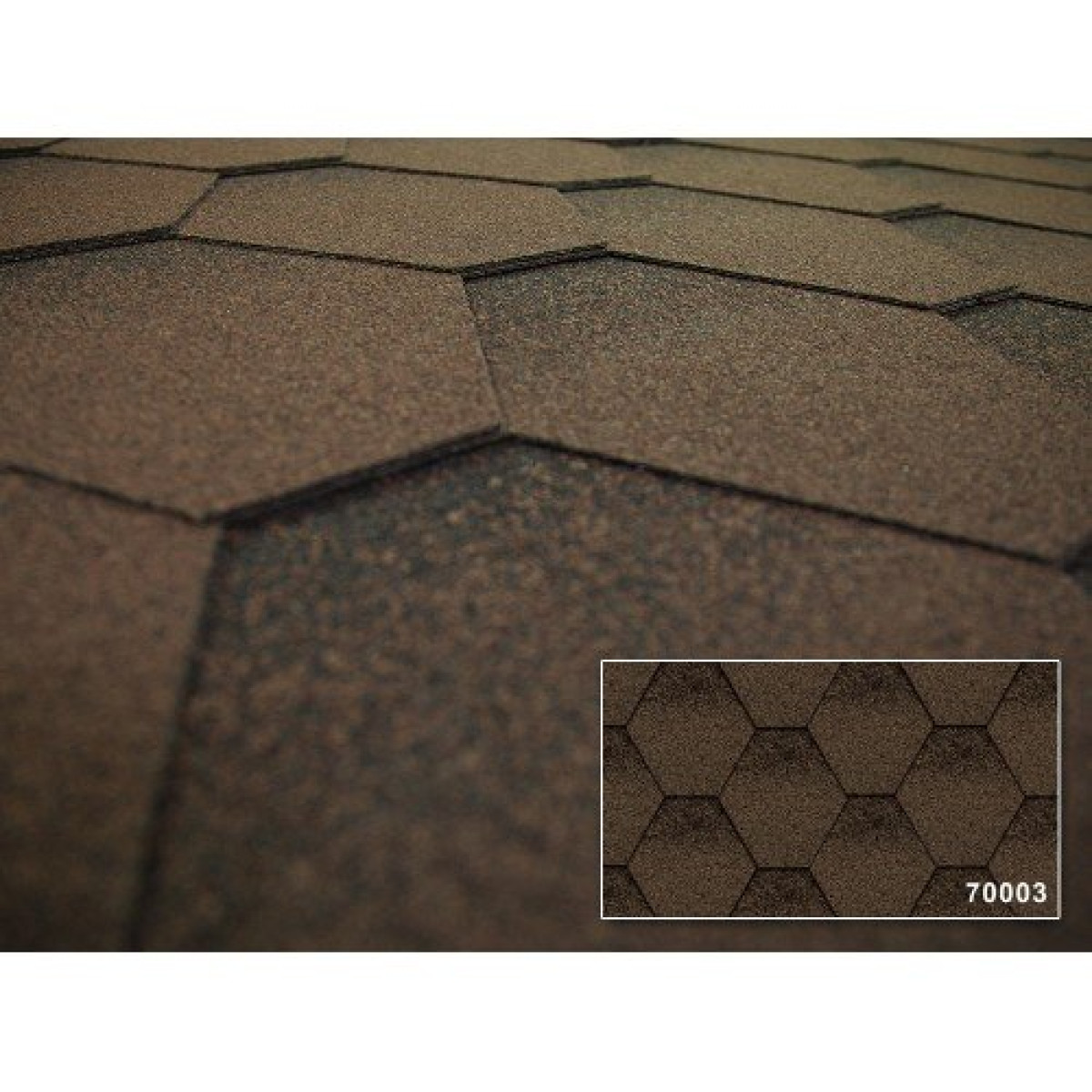

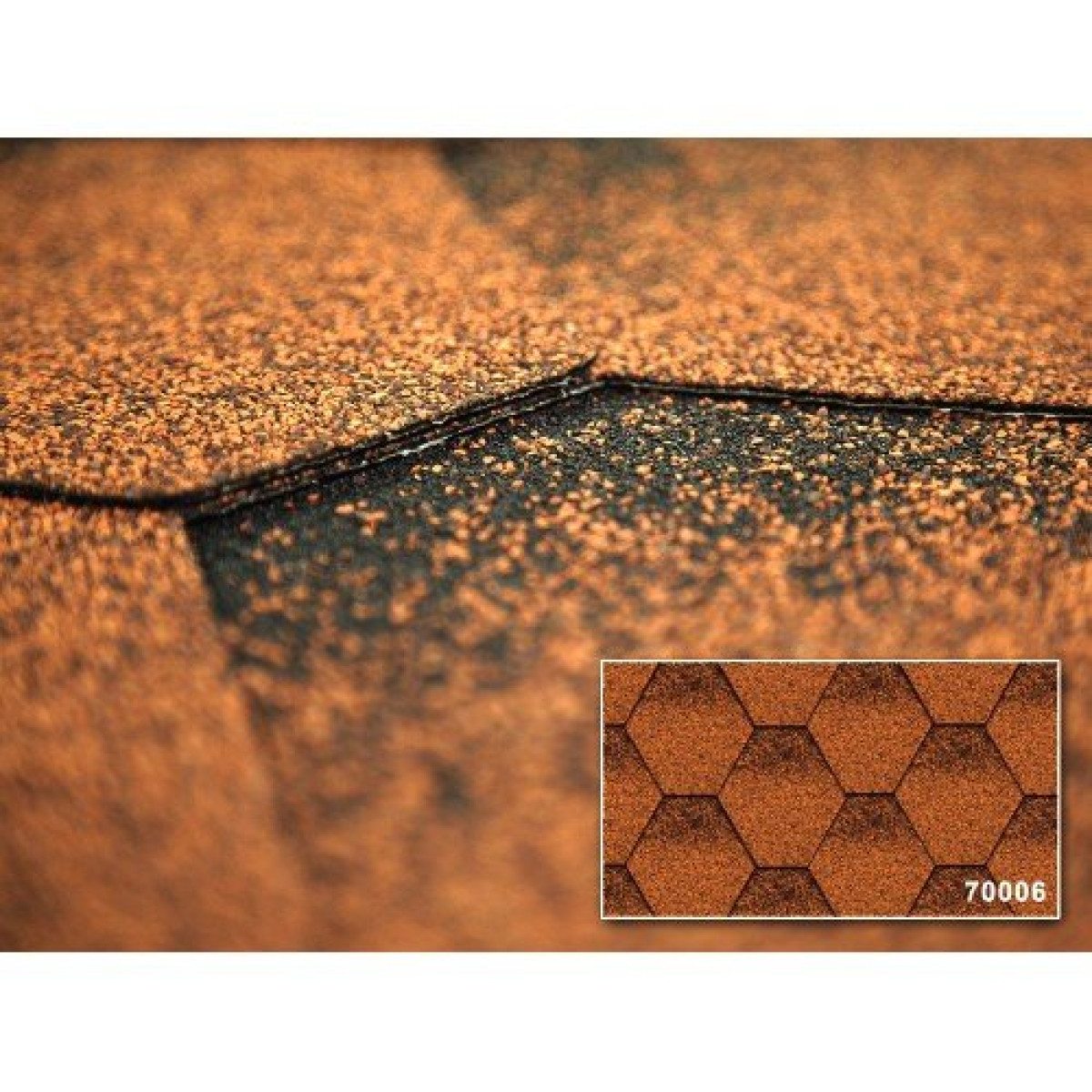

- Блокировка ветра: Шестиугольные гонты (часто называемые "соты") имеют большую площадь клеевого замка и, благодаря геометрии, лучше сопротивляются ветровому подрыву, чем прямоугольные лепестки.
- Визуальный объем: С помощью технологии "теневой полосы" (нанесение черных гранул в верхней части лепестка) производители создают 3D-эффект на абсолютно плоском материале.
4. Сравнительный анализ: Однослойная против Ламинированной черепицы
Современный рынок (особенно в США) демонстрирует явный крен в сторону ламинированной (архитектурной) черепицы. Однако детальный анализ показывает, что это не вопрос "лучше/хуже", а вопрос специализации. Однослойная черепица сохраняет ряд критических преимуществ, которые игнорируются массовым маркетингом.
4.1 Весовой фактор и структурная нагрузка
Ламинированная черепица весит от 12 до 18 кг/м2, в то время как однослойная — 8–10 кг/м2.
- Реновация: При замене кровли на старых зданиях со слабыми стропильными системами использование тяжелого ламината может потребовать дорогостоящего усиления каркаса. Однослойная черепица позволяет избежать этих затрат.
- Транспортировка: Меньший вес снижает логистические расходы и трудозатраты на подъем материала на кровлю.
4.2 Аэродинамика и ветроустойчивость
Существует миф, что тяжелая ламинированная черепица лучше держит ветер. На практике ситуация сложнее.
- Парусность: Ламинированная черепица имеет толстый профиль, создающий "ступеньку", за которую может зацепиться ветровой поток. Однослойная черепица после спекания образует практически гладкую, монолитную плоскость с минимальным аэродинамическим сопротивлением.
- Клеевой замок: В однослойной черепице клеевая полоса часто наносится сплошной линией. При правильной активации клея ветроустойчивость SBS-модифицированной однослойной черепицы достигает ураганных значений, сопоставимых с ламинатом.
4.3 Эстетика: Объем против Плоскости
Это главный аргумент сторонников ламината. Ламинированная черепица физически объемна, она отбрасывает реальную тень и скрывает неровности обрешетки (волны фанеры). Однослойная черепица, будучи тонкой, "телеграфирует" любые дефекты основания. Если плоскость крыши не идеальна, однослойная черепица подчеркнет это.
| Характеристика | Однослойная (SBS) | Ламинированная (Многослойная) | Вердикт |
|---|---|---|---|
| Толщина | Равномерная (~3 мм) | Переменная (3-6 мм) | Ламинат лучше скрывает дефекты обрешетки. |
| Гибкость | Максимальная (идеально для куполов) | Низкая (жесткая) | Однослойная — стандарт для сложной геометрии. |
| Цена материала | Экономичнее на 20-30% | Дороже | Однослойная выигрывает в бюджете. |
| Срок службы | 20-30 лет | 30-50+ лет | Ламинат долговечнее за счет массы битума. |
| Очистка от мха | Легкая (плоская поверхность) | Сложная (грязь скапливается в стыках слоев) | Однослойная гигиеничнее. |
5. Сферы применения: Инженерный подход к выбору материала
На основе анализа технических данных мы можем выделить четкие сценарии, где применение однослойной черепицы является не просто экономией, а единственно верным техническим решением.
5.1 Сложные архитектурные формы (Купола и Конусы)
Это "коронная" дисциплина однослойной SBS-черепицы.
- Проблема ламината: При попытке изогнуть двухслойный ламинированный гонт по малому радиусу (например, на куполе церкви или башне), верхний слой должен растянуться сильнее нижнего. Это приводит к внутреннему сдвигу слоев, деламинации (расслоению) или образованию горбов ("buckling"). Ламинат физически сопротивляется изгибу.
- Преимущество однослойности: Однослойный гонт имеет равномерный модуль упругости. Он ложится на сферическую поверхность как ткань, плотно облегая основание без образования пустот. Как отмечено в источниках, именно гибкие однослойные плитки позволяют минимизировать отходы при раскрое сегментов для купола ("лепестков"), в то время как жесткий ламинат пришлось бы выбрасывать в огромных количествах.
5.2 Крутые скаты и Мансарды (>60°)
На почти вертикальных поверхностях (мансардные этажи) вес кровельного покрытия работает на срез гвоздей.
- Легкая однослойная черепица создает меньшую нагрузку на крепеж.
- Кроме того, на вертикальных поверхностях сила тяжести не прижимает лепестки друг к другу. Здесь критически важна работа клеевого замка. Легкий лепесток однослойной черепицы приклеивается быстрее и надежнее, чем тяжелый и жесткий ламинированный гонт, который может "оттопыриваться" под собственным весом до полной полимеризации клея.
5.3 Реновация поверх старой кровли (Roof-Over)
Хотя профессионалы рекомендуют полный демонтаж, в бюджетных проектах допускается монтаж новой черепицы поверх старой плоской (3-tab). Однослойная черепица, будучи более тонкой и податливой, лучше ложится поверх старого покрытия, повторяя его профиль, тогда как ламинат поверх ламината создаст неприемлемо бугристую поверхность.
|
Тип кровли: Купольная (Geodesic Dome) Решение: Однослойная (SBS) Причина: Необходимость огибания малых радиусов без структурного разрушения. Ламинат не справится с кривизной. |
Тип кровли: Двускатная (Gable) Решение: Ламинированная Причина: Эстетика объема, имитация дранки, скрытие неровностей обрешетки. |
Тип кровли: Бюджетное жилье Решение: Однослойная (3-Tab) Причина: Снижение стоимости материала на 25% при сохранении функционала. |
6. Технический обзор производителей: Katepal и Kerabit
Финская школа производства битумной черепицы заслуженно считается эталоном в сегменте однослойных материалов. В отличие от американских гигантов (GAF, Owens Corning), сфокусированных на ламинате, финны довели до совершенства технологию однослойного SBS.

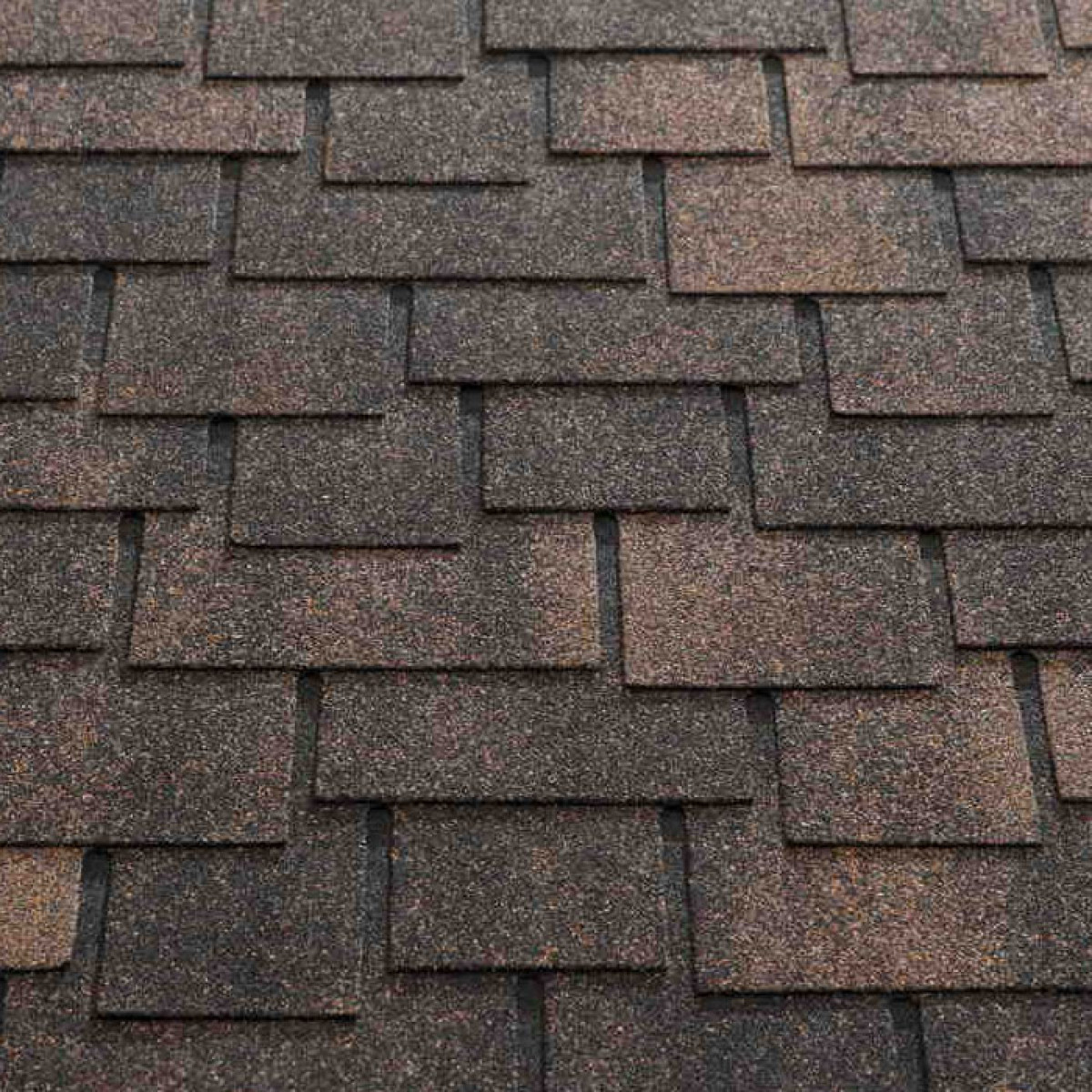

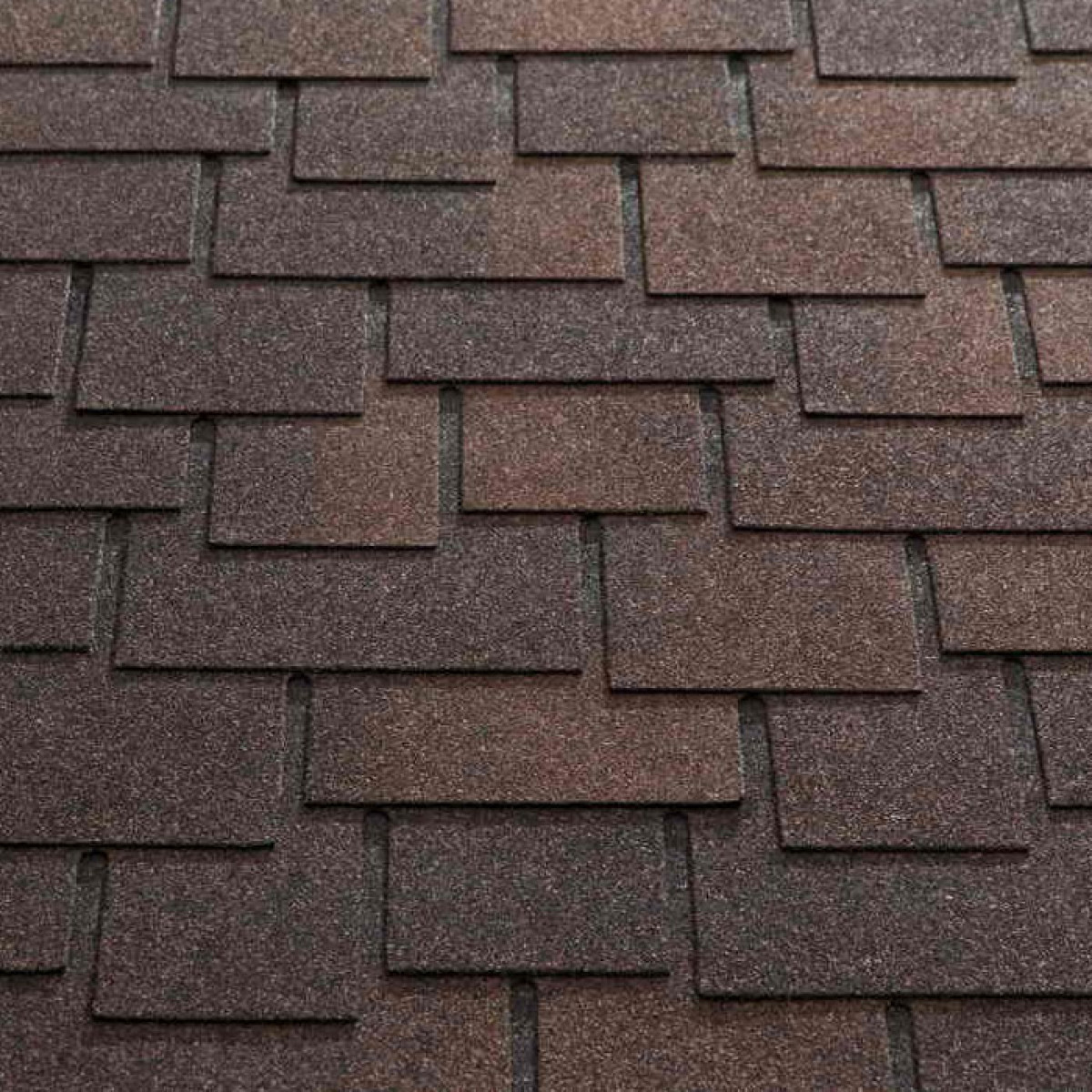

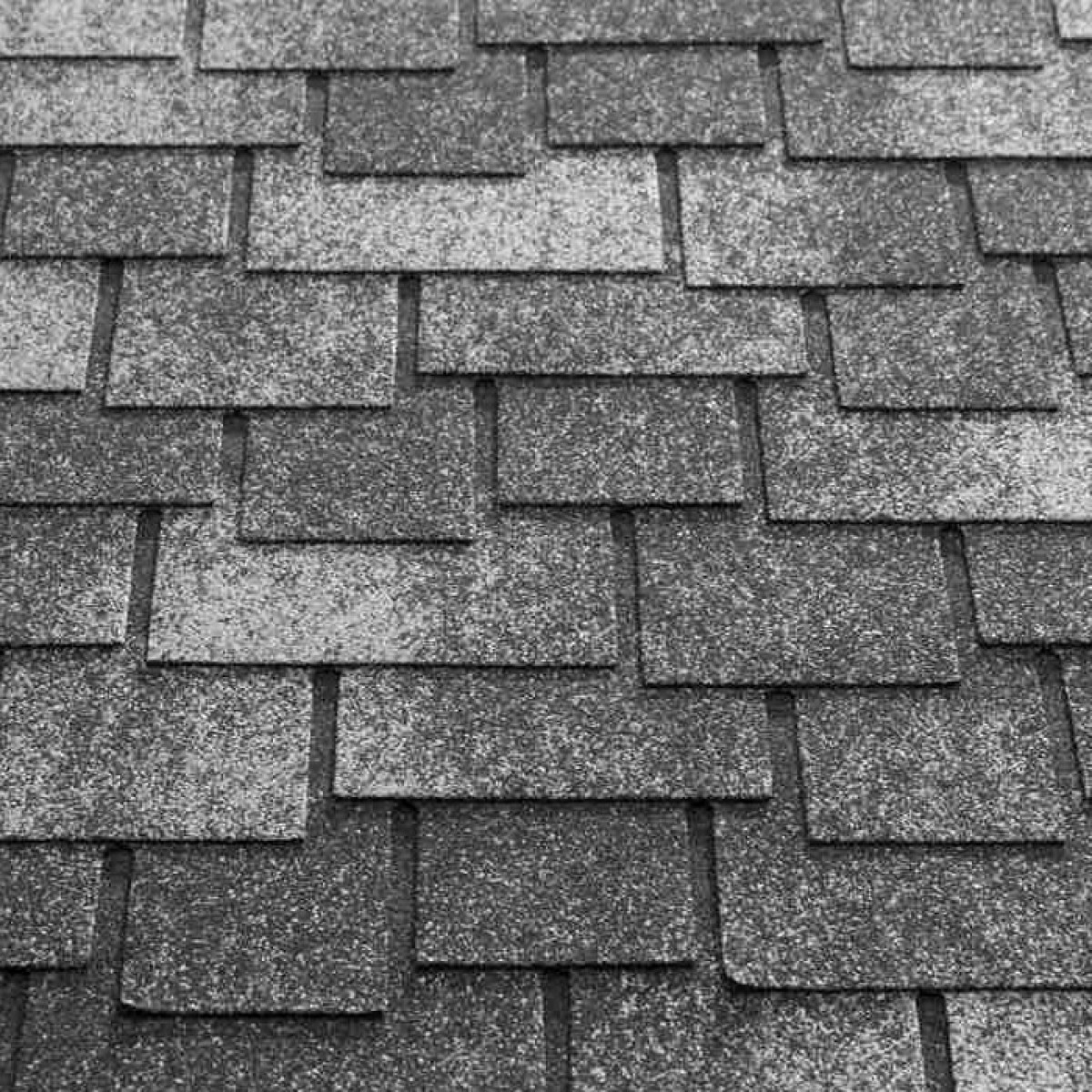

6.1 Katepal (Катепал)

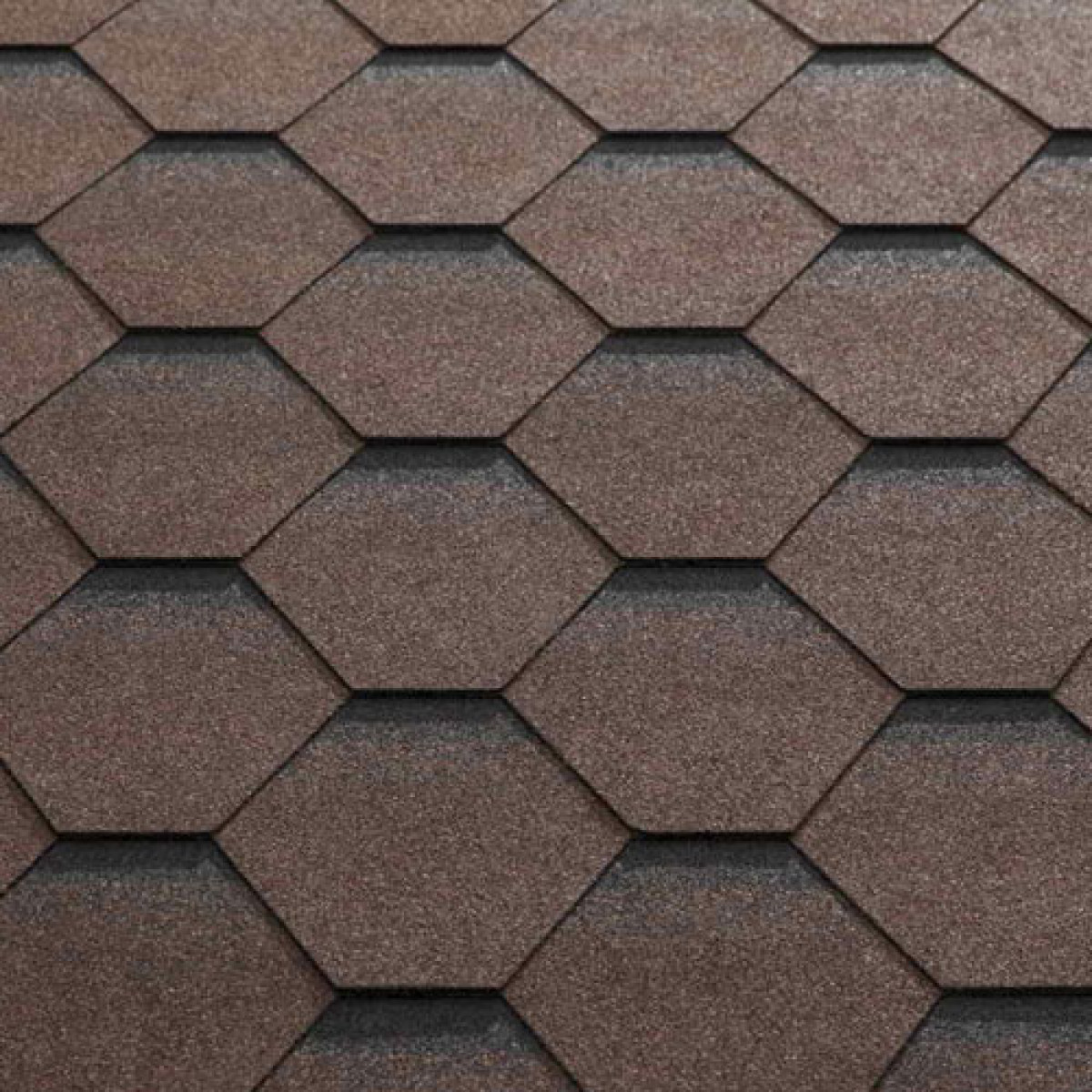

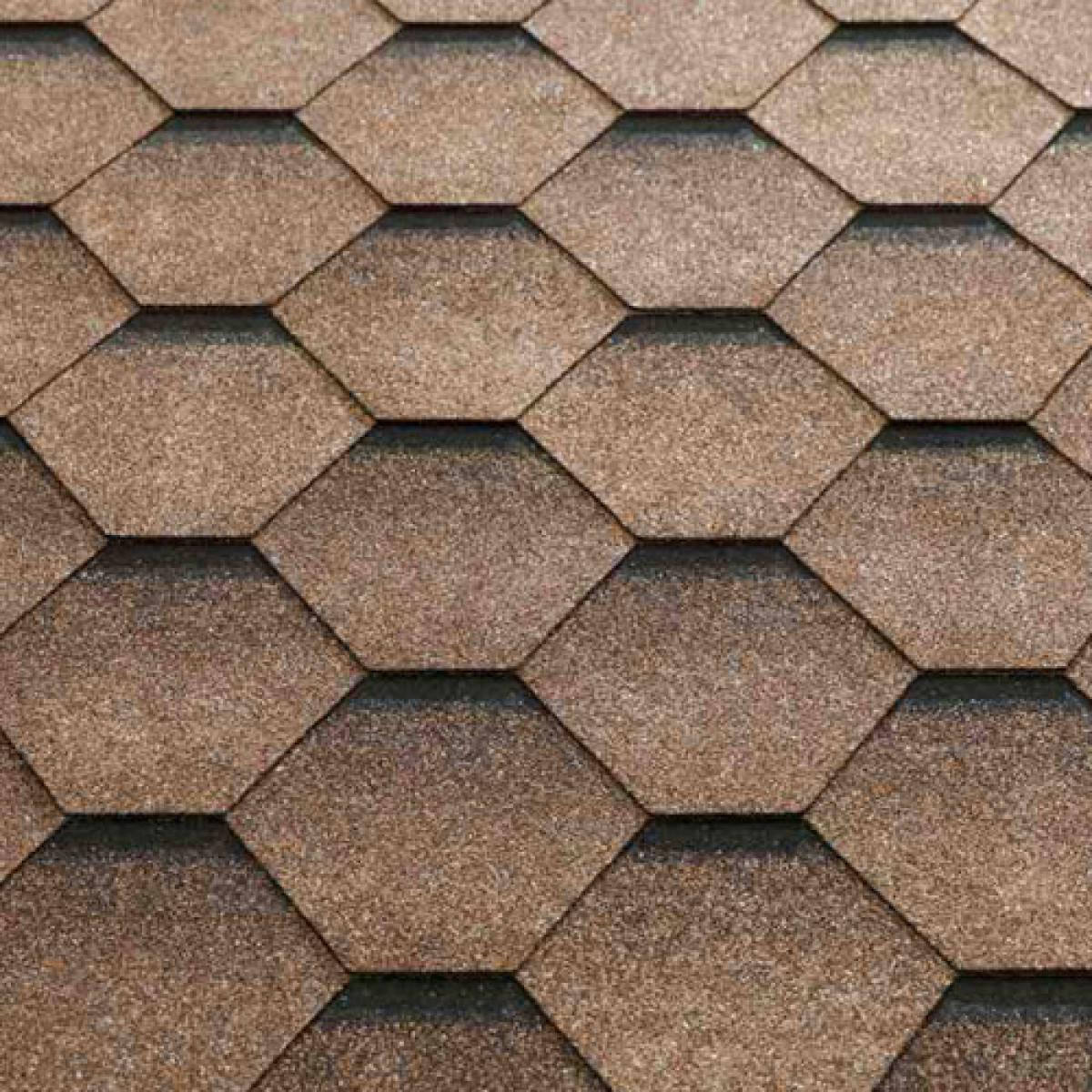

Как следует из видео-материалов и спецификаций, Katepal делает ставку на коллекции SuperRocky и Katrilli.

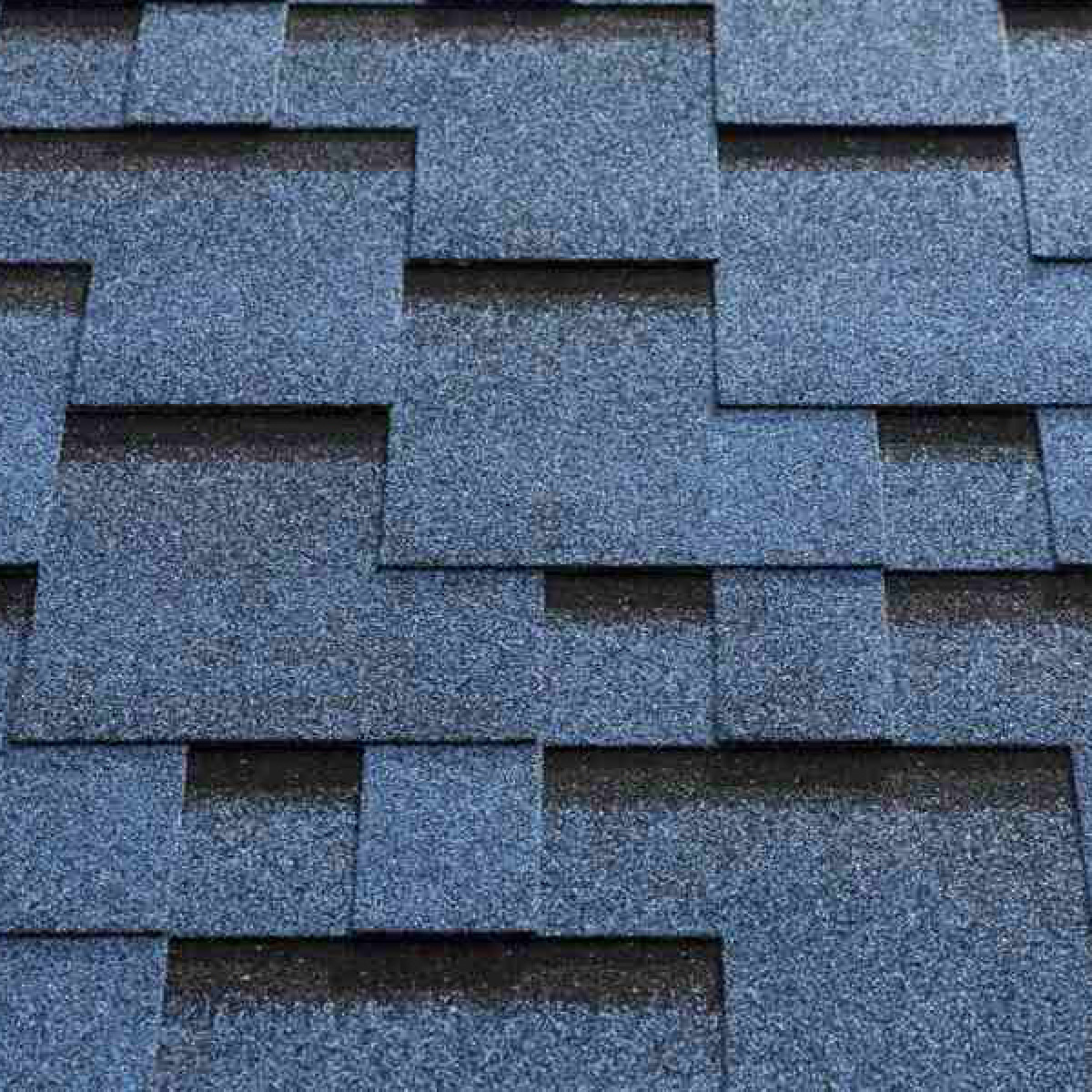

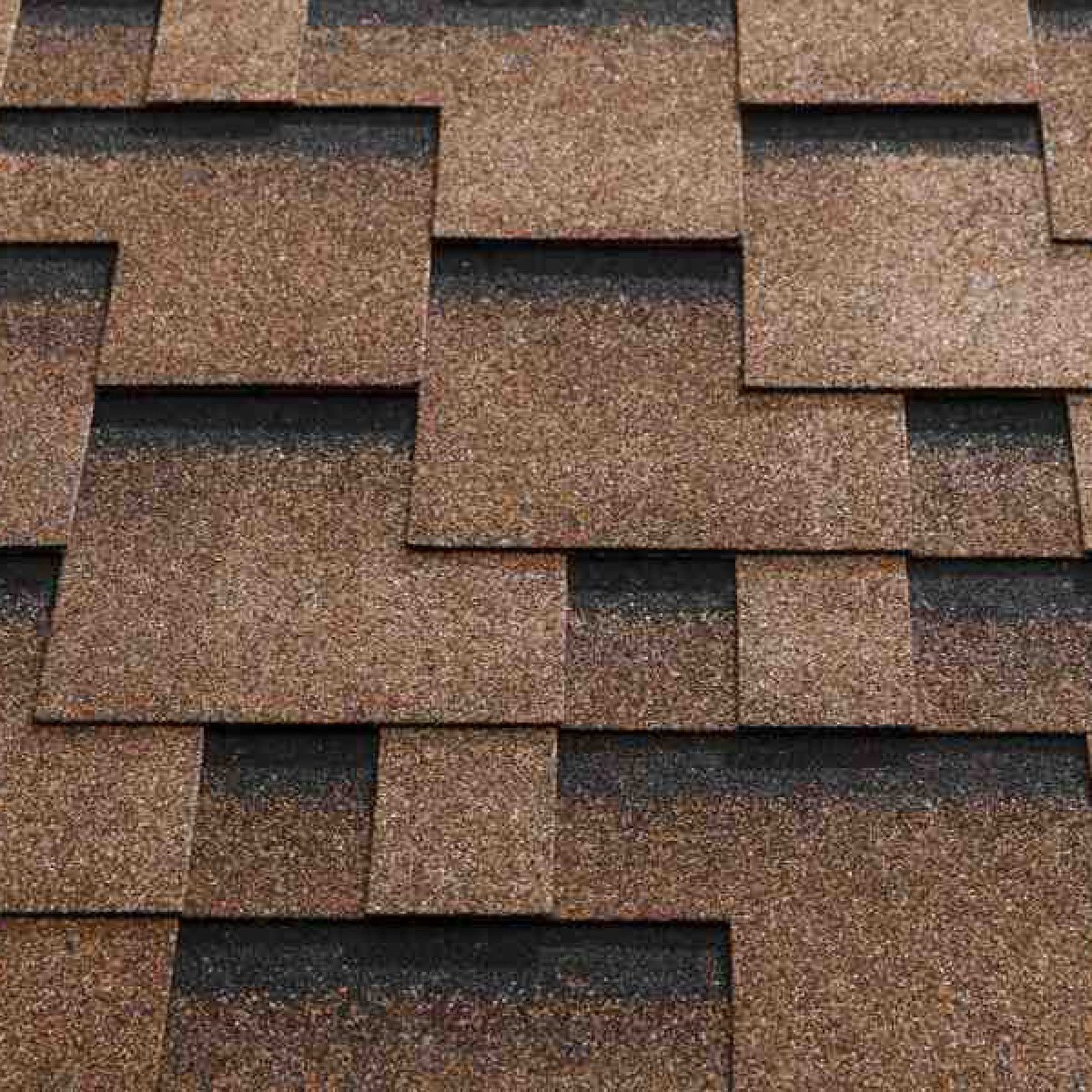

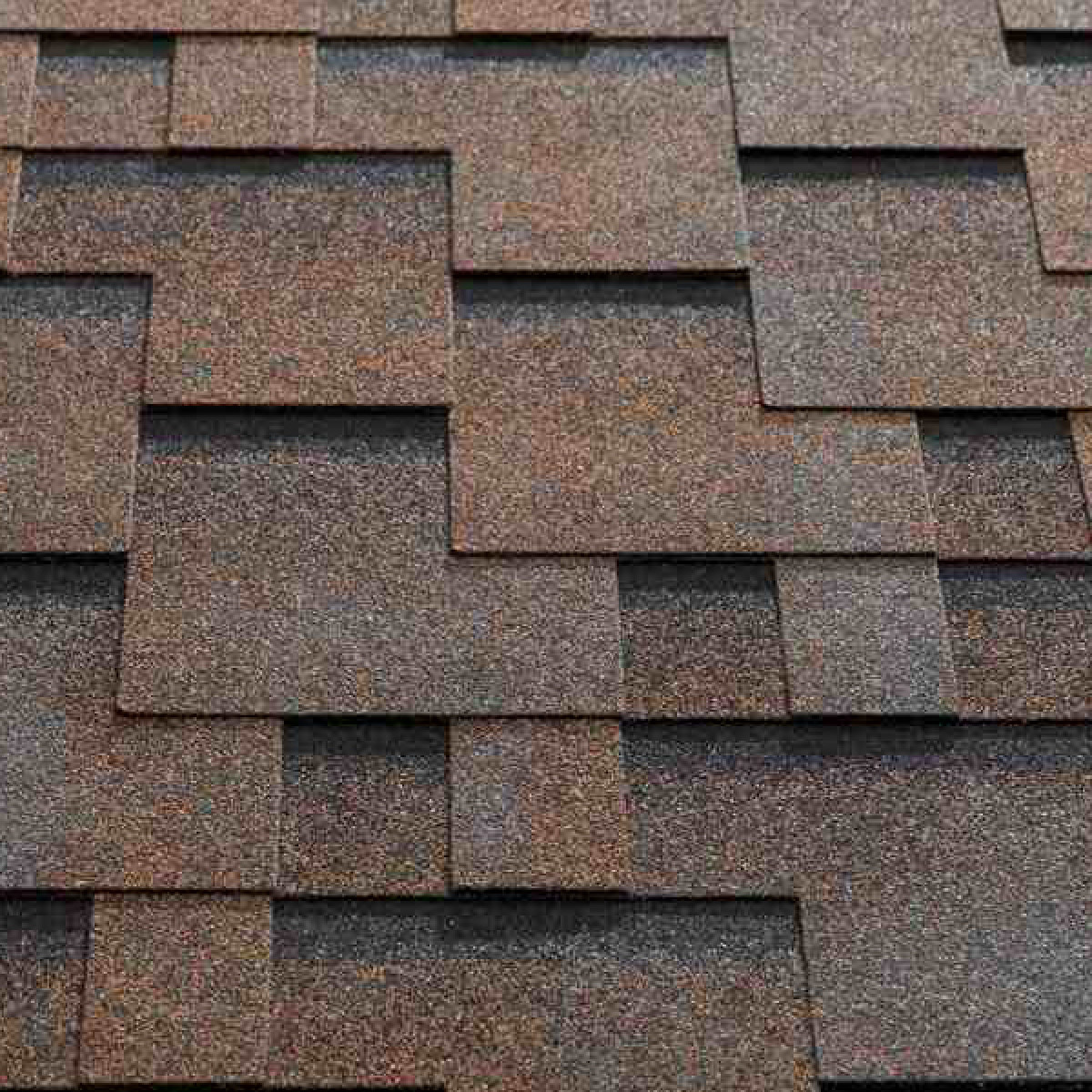

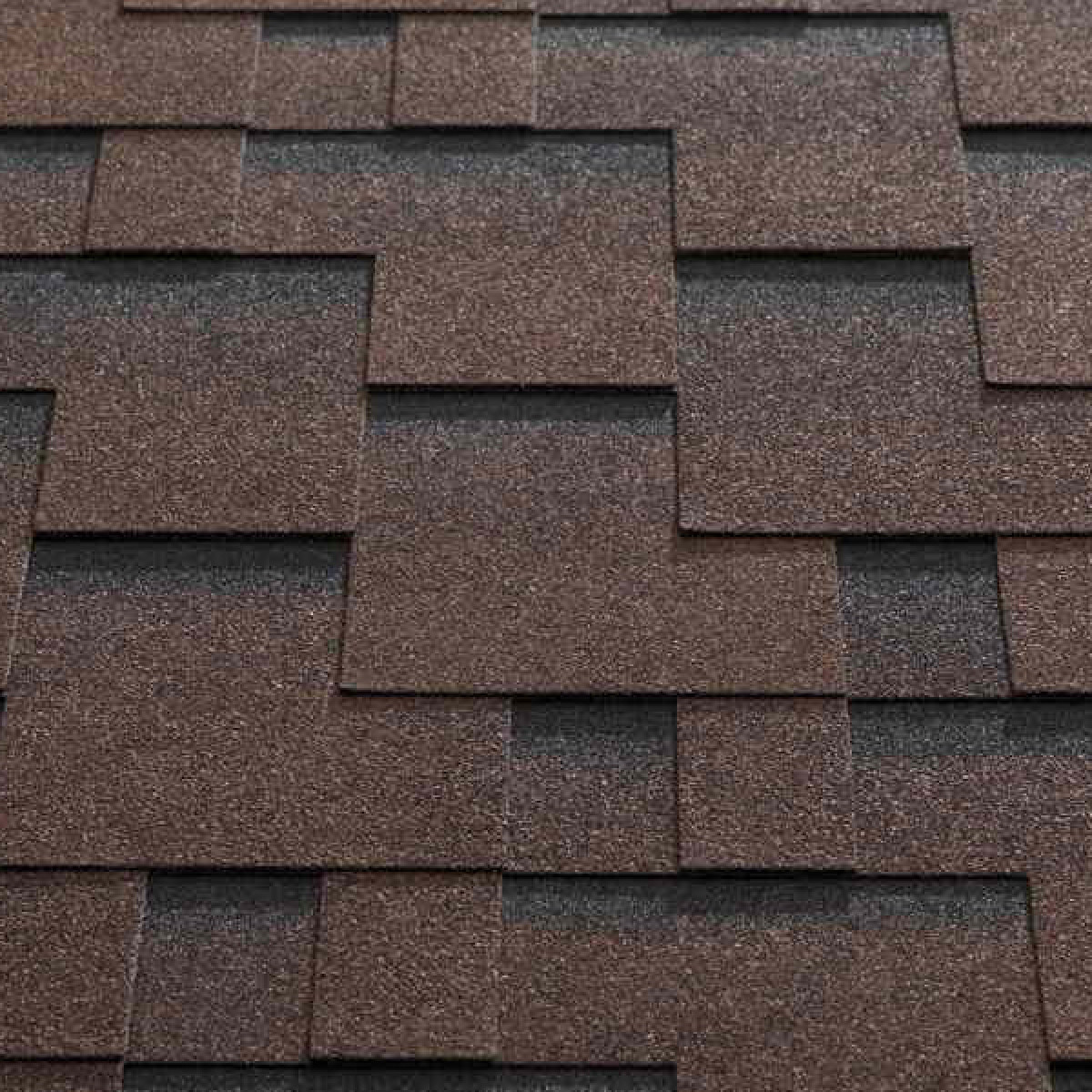

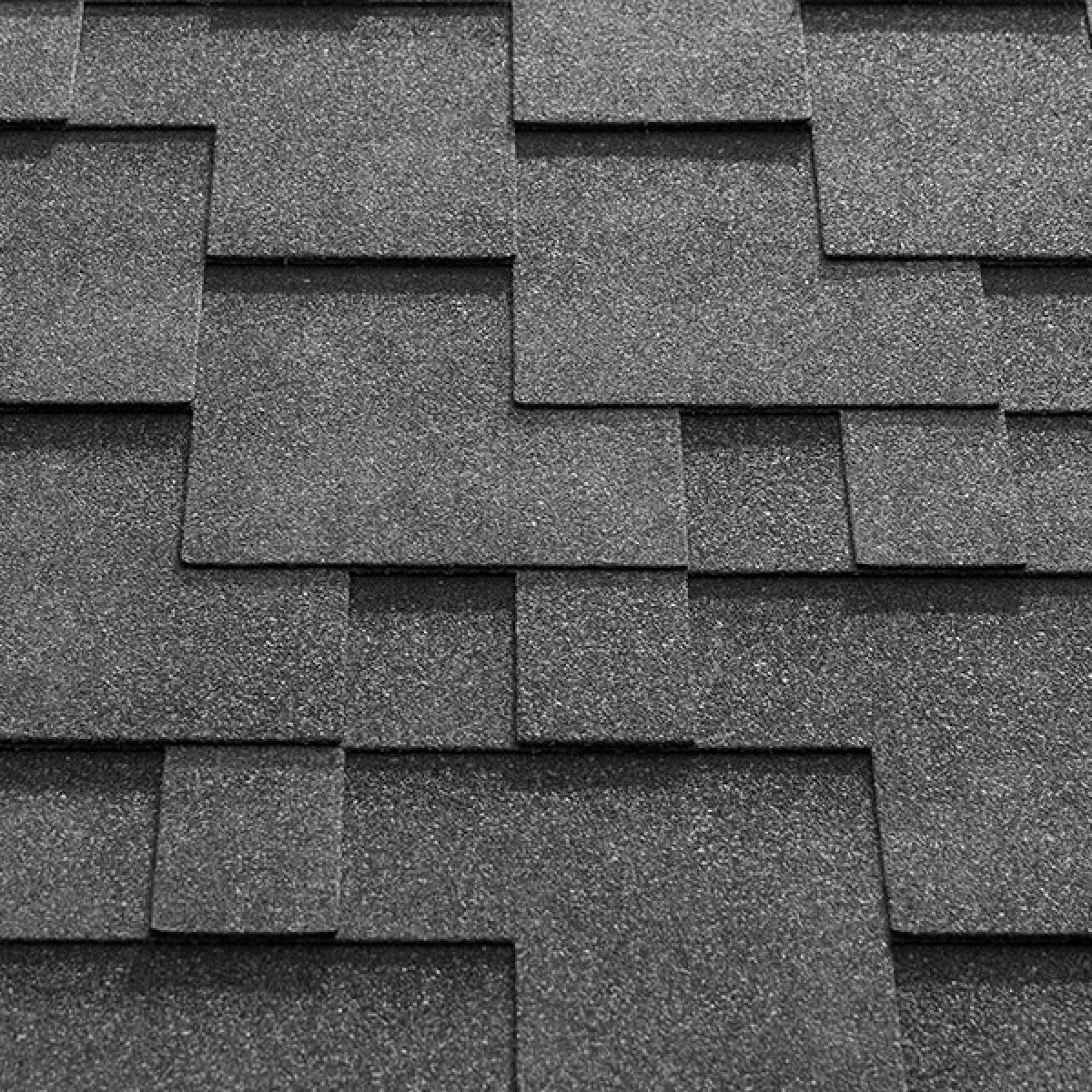

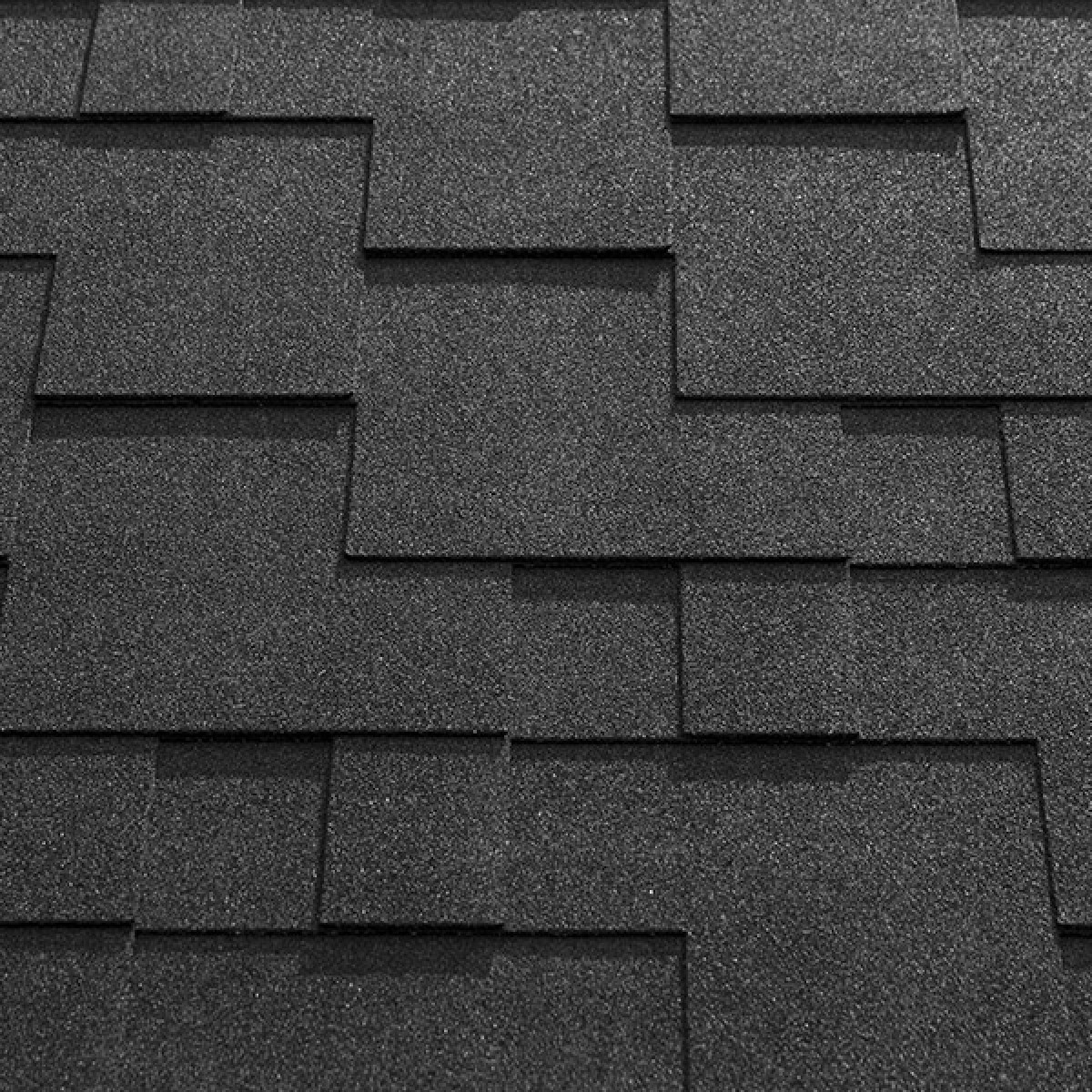

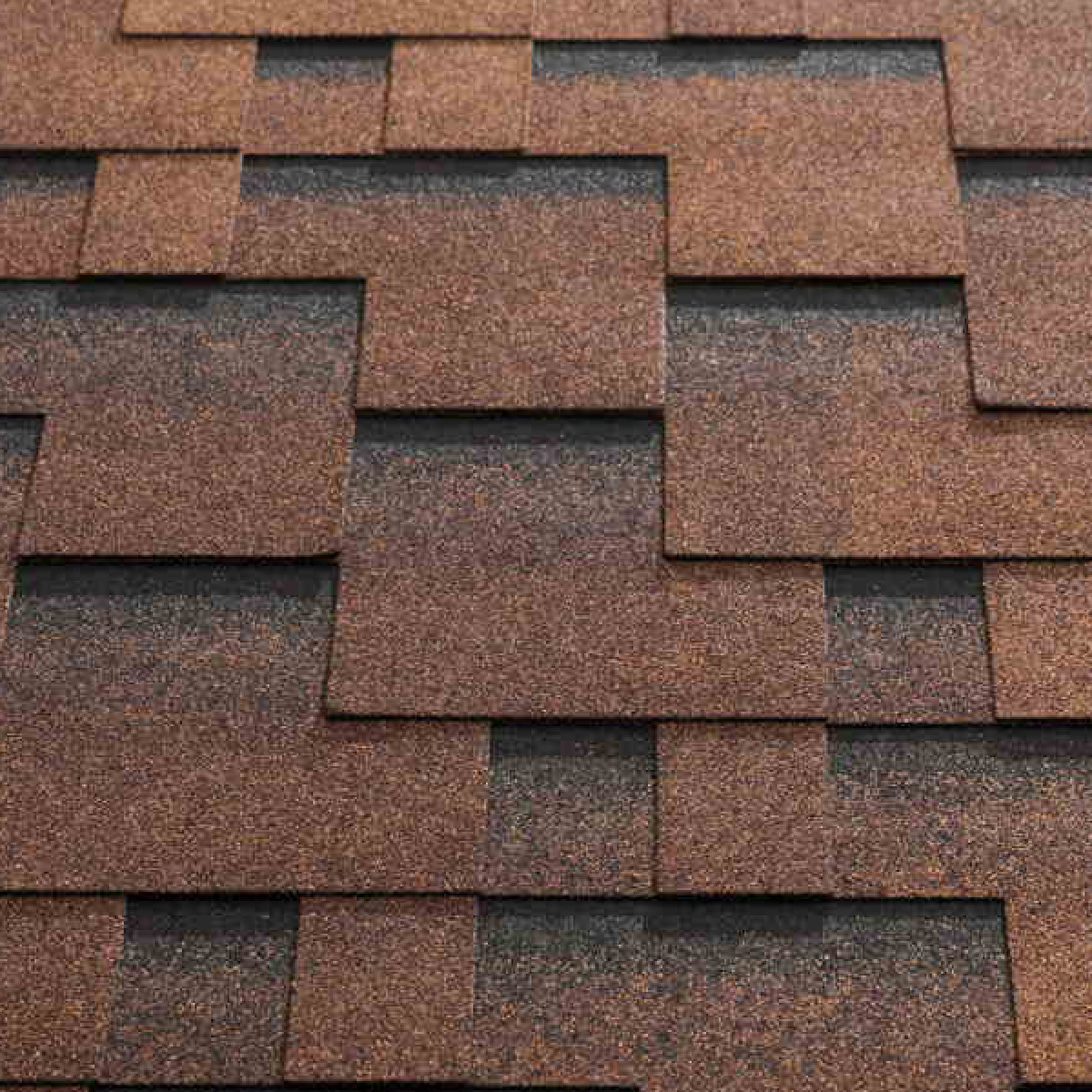

- SuperRocky: Это однослойная черепица с модифицированной геометрией прямоугольников разного размера. Она имитирует старинную гонтовую кровлю, но лишена лишнего веса ламината.
- Система монтажа: Katepal требует использования подкладочного ковра по всей площади кровли, что гарантирует двойную гидроизоляцию.
- Температурный режим: Благодаря высокому содержанию SBS-модификатора, черепица сохраняет эластичность при монтаже, но производитель все равно рекомендует хранить пачки в теплом помещении (+10°C) перед выносом на мороз, чтобы активизировать клеевой слой.

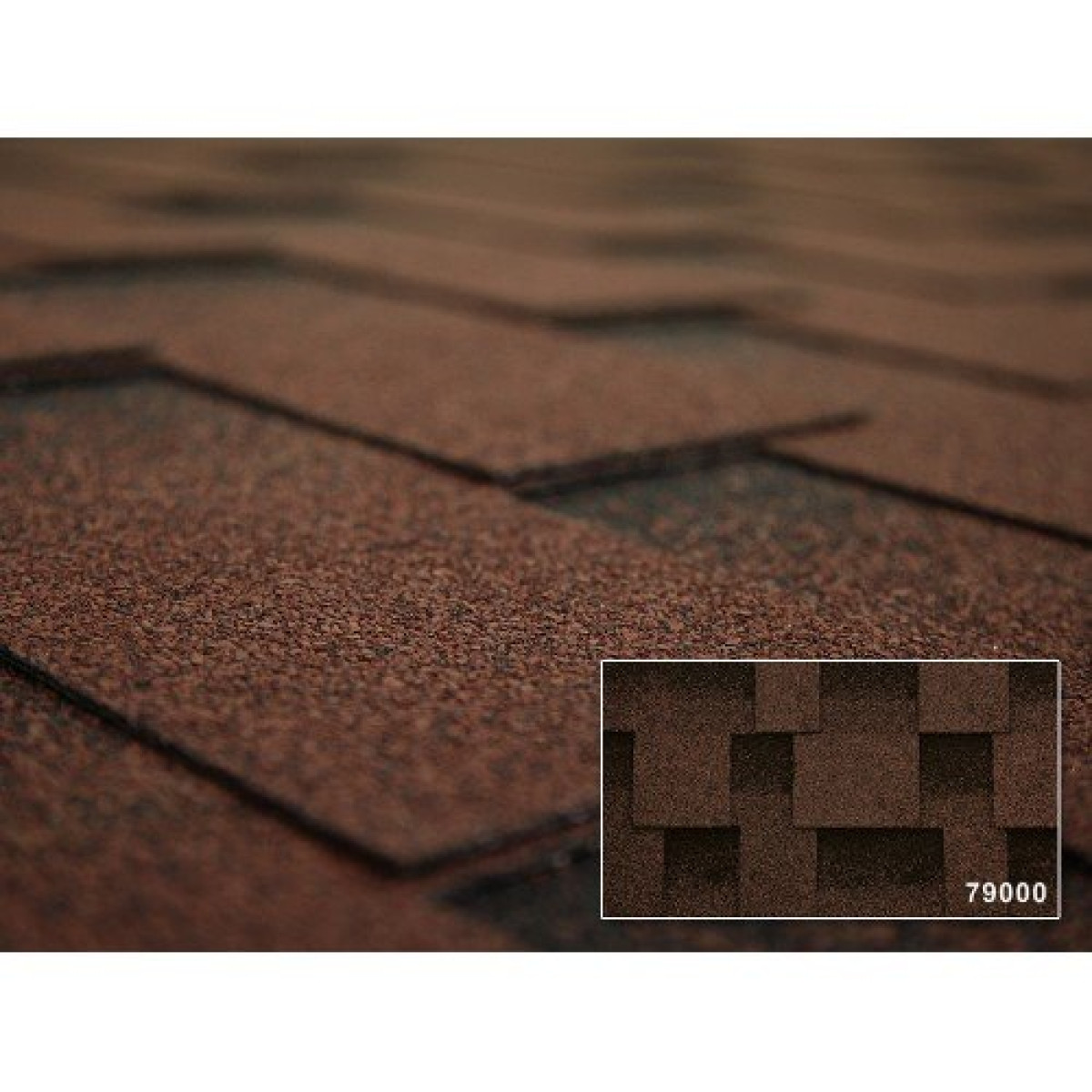

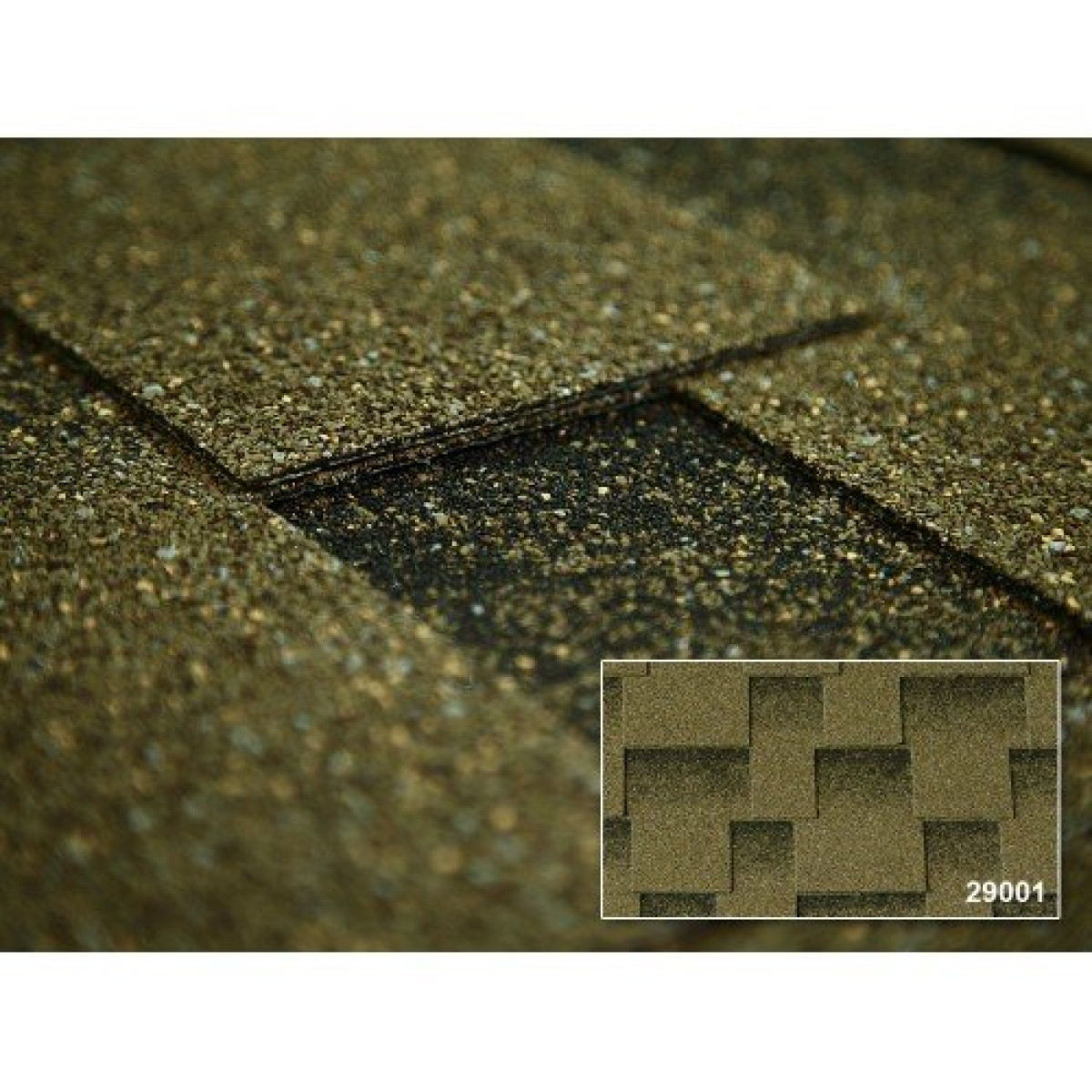

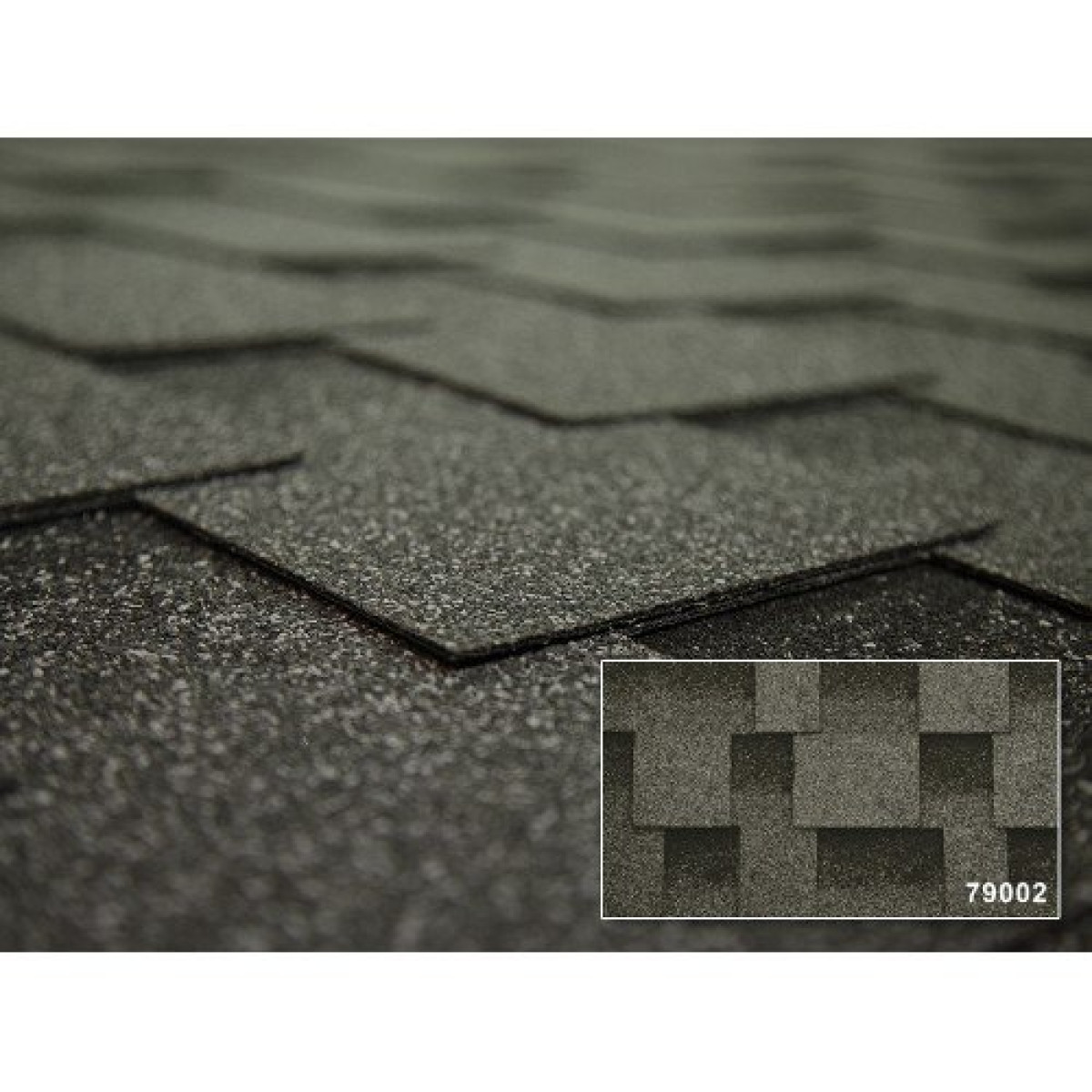

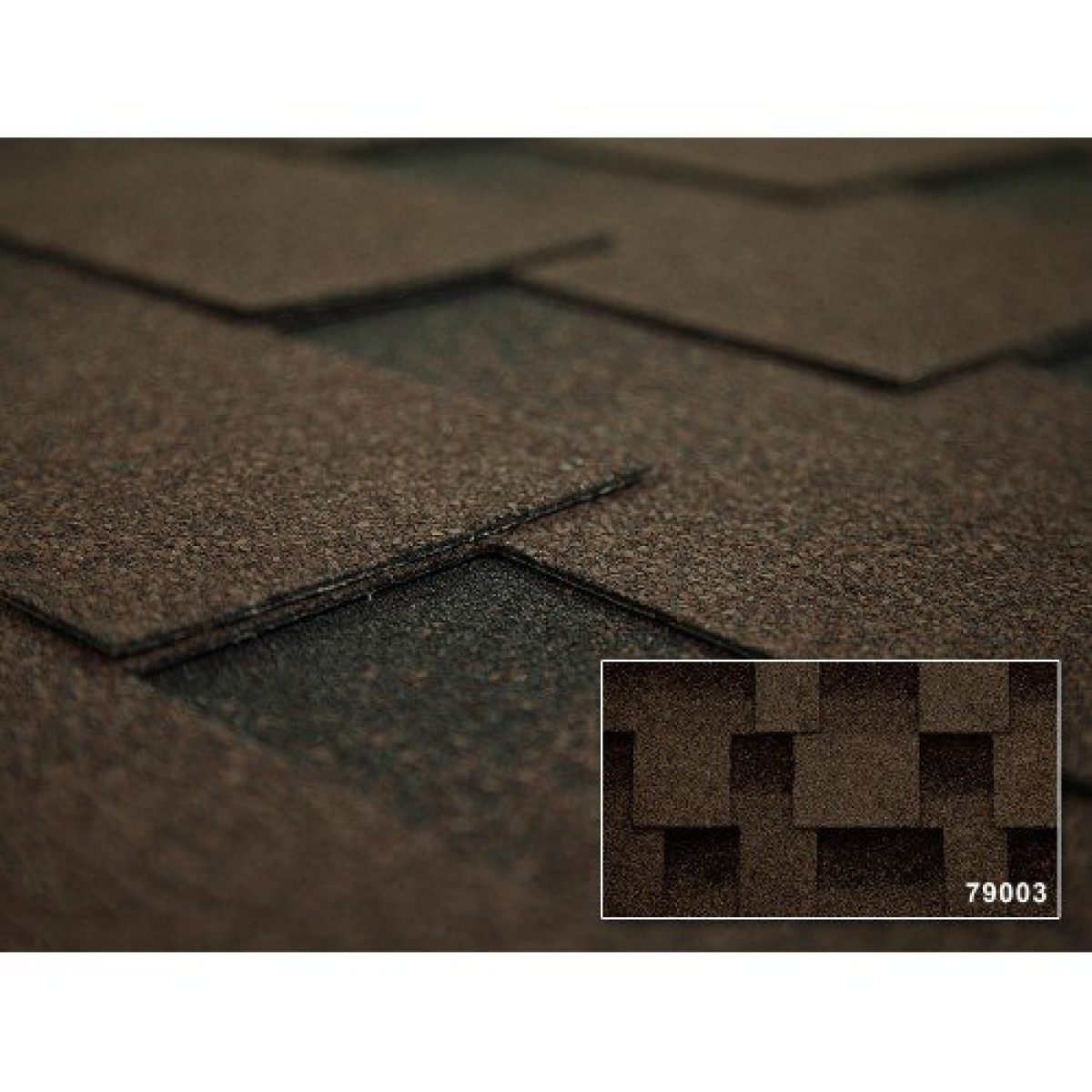

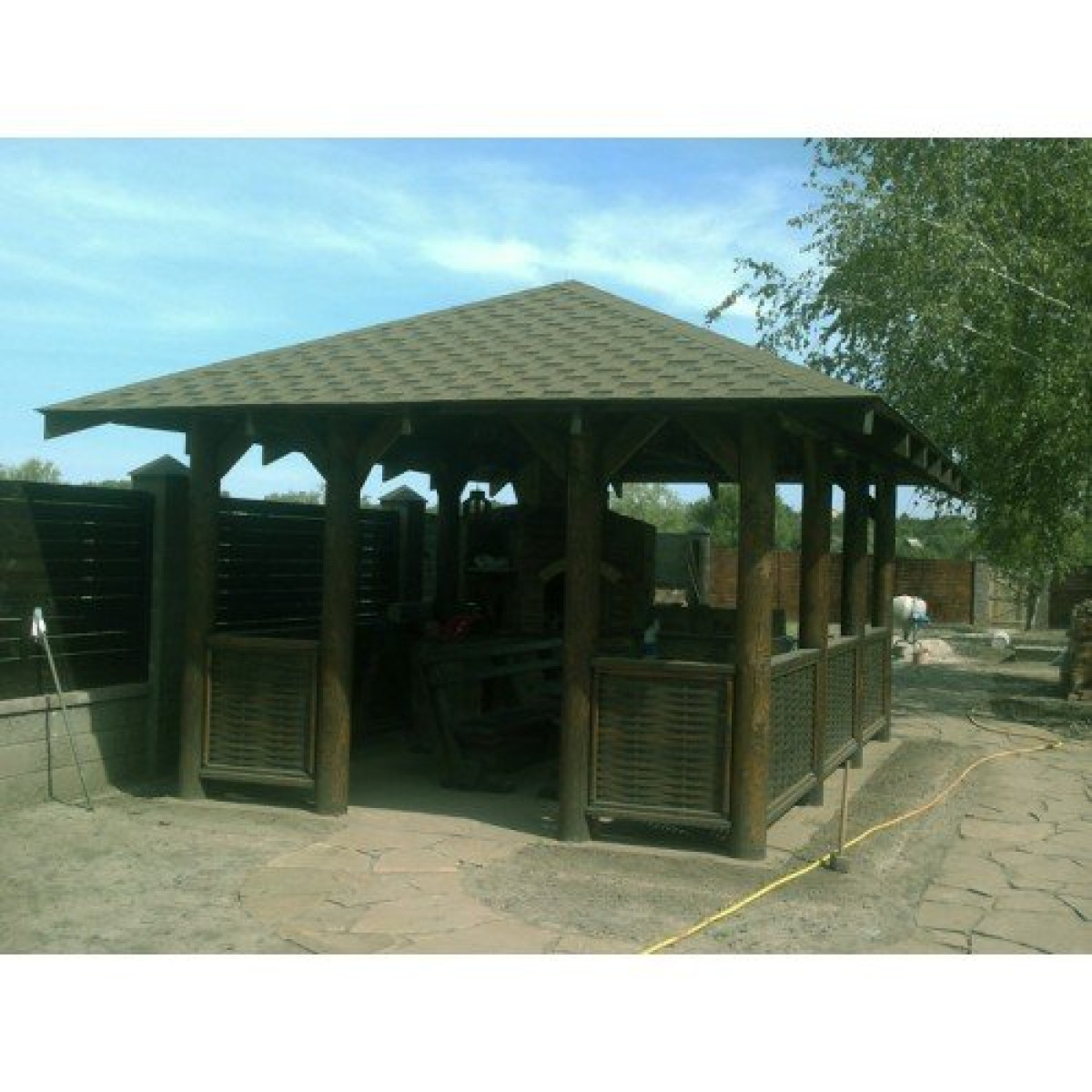

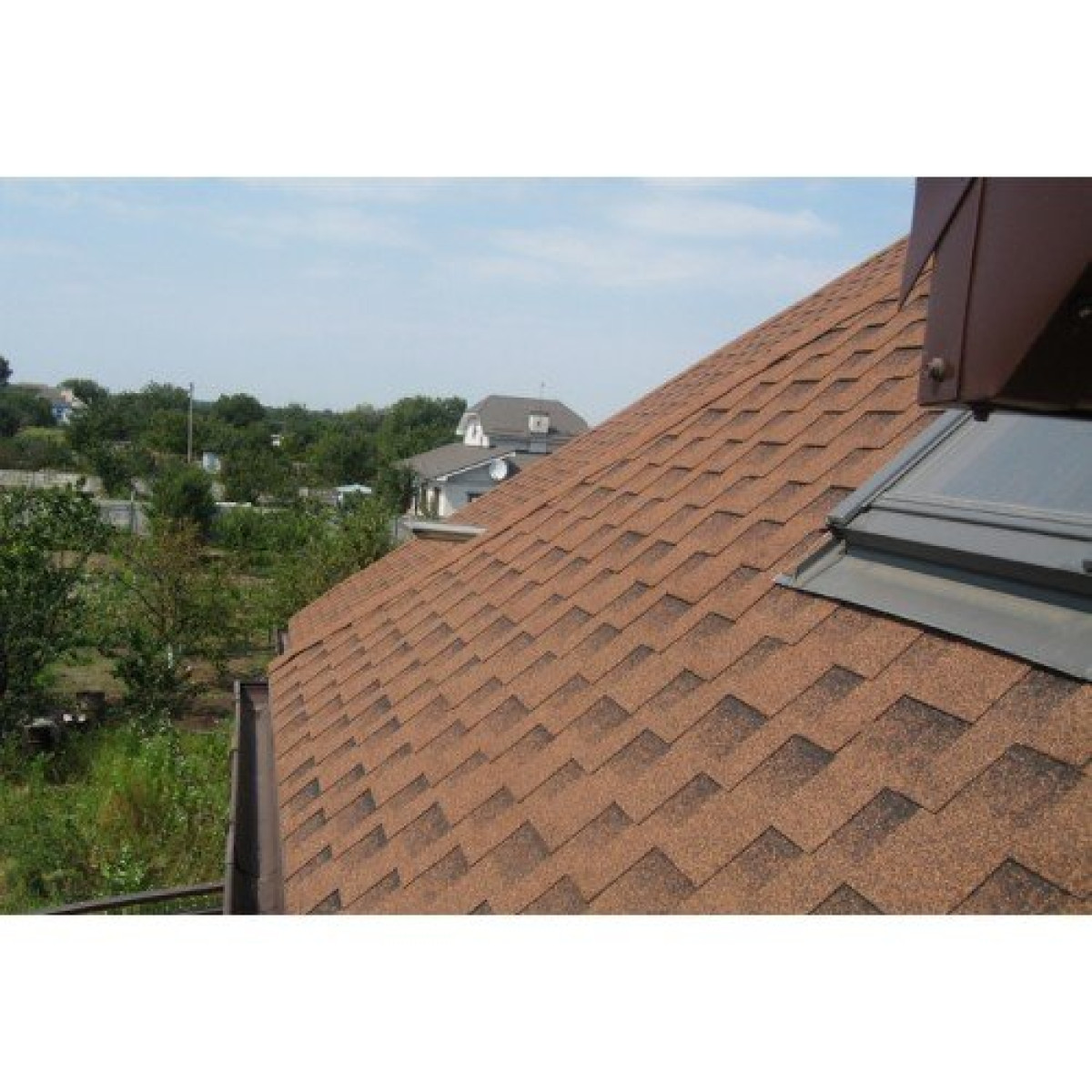

6.2 Kerabit (Керабит)
Инструкции Kerabit содержат уникальные технические данные, важные для профессионалов.
- Уклон 1:5: Kerabit официально разрешает применение своей однослойной черепицы (модели K+, S+) на уклонах от 11.3 градусов (1:5). Это экстремально низкий уклон для штучных материалов.
- Роль подкладки: Для таких малых уклонов Kerabit предписывает использование специализированных самоклеящихся ковров (Kerabit 3000 UB). В этой системе черепица выполняет функцию механической защиты и УФ-фильтра, а основную гидроизоляцию несет подкладочный ковер. Это честный инженерный подход: "двойной барьер".
- Защитная пленка: Однослойная черепица Kerabit часто оснащается съемной пленкой на клеевой полосе, которую необходимо удалять при монтаже (в отличие от некоторых американских брендов, где пленка остается). Это обеспечивает 100% адгезию.
7. Физика монтажа и термодинамика адгезии
Долговечность однослойной кровли на 80% зависит от корректности монтажа. Поскольку материал тоньше ламината, права на ошибку здесь меньше.
7.1 Термоактивация клеевого замка
Ключевой элемент — самоклеящаяся битумная полоса. Она термоактивна. Солнечное тепло расплавляет битум, склеивая лепестки в единый монолитный ковер.
- Зимний монтаж: При температурах ниже +5°C автоматическое склеивание не происходит. Инструкции требуют использования строительного фена для подогрева каждой плитки и дополнительного промазывания мастикой (Bitumen Mastic) при работе на сложных узлах.
- Риск пыли: Если монтаж производится в ветреную, пыльную погоду, пыль оседает на клеевой полосе до момента склеивания, деактивируя адгезию. Это основная причина "хлопающих" на ветру лепестков спустя годы.
7.2 Механика крепежа (Гвозди)
Для однослойной черепицы правильное положение гвоздя — вопрос жизни и смерти кровли.
- Зона забивания: Гвоздь должен пробивать два слоя: саму черепицу и верхний край нижележащей черепицы. В однослойных гонтах эта зона узкая (обычно 2-3 см над вырезом).
- Ошибка "High Nailing": Если гвоздь забит слишком высоко (мимо нижележащего слоя), ветровая нагрузка приходится только на один слой стеклохолста. При сильном порыве гвоздь просто прорезает черепицу, и она улетает.
- Ошибка "Overdriving": Из-за малой толщины однослойного гонта, пневматический пистолет с избыточным давлением может пробить шляпкой гвоздя материал насквозь. Это лишает крепление смысла.
8. Патология старения и эксплуатационный цикл
Понимание того, как умирает однослойная кровля, позволяет продлить ей жизнь.
8.1 Ультрафиолетовая деградация
Битум — органический материал, разрушающийся под действием UV-излучения. В однослойной черепице слой битума над стеклохолстом тоньше, чем в ламинированной.
- Потеря посыпки: Со временем битум окисляется, становится хрупким (микротрещины) и теряет способность удерживать базальтовые гранулы. Как только гранулят осыпается, обнаженный битум разрушается за 1-2 сезона.
- Рекомендация: Категорически запрещено ходить по старой однослойной кровле в жаркую погоду — это вдавливает гранулы в размягченный битум или срывает их, нарушая защитный слой.
8.2 Биологическая коррозия (Мох и Лишайник)
Хотя однослойная черепица более гладкая и лучше самоочищается, в тенистых зонах возможно появление сине-зеленых водорослей Gloeocapsa magma.
- Механизм: Водоросли питаются известняковым наполнителем (limestone filler), который добавляют в битум для веса и вязкости.
- Профилактика: Современные премиальные линейки (Katepal, Kerabit) используют гранулят с медным покрытием, ионы которого подавляют рост флоры. В бюджетных сериях рекомендуется установка медных или цинковых полос у конька, чтобы дождевая вода, омывая их, действовала как естественный биоцид.
8.3 Интеграция с эко-системами (Stormwater Management)
В контексте современных экологических стандартов, упоминаемых в исследовании компании RoofStone, битумные покрытия рассматриваются как часть системы управления ливневыми стоками.
- Хотя сама черепица водонепроницаема и имеет высокий коэффициент стока (0.9), на плоских участках эксплуатируемых кровель (террасах) битумные мембраны служат гидроизоляционным основанием для укладки дренирующих плиток (RoofStone pavers). Эти пористые элементы задерживают воду, снижая пиковую нагрузку на ливневую канализацию, что демонстрирует интеграцию битумных технологий в "зеленое строительство".
9. Заключение и стратегические рекомендации
Анализ показывает, что однослойная битумная черепица — это не рудимент прошлого, а специализированный инструмент в арсенале архитектора. Рыночное доминирование ламинированной черепицы в частном домостроении обусловлено модой на объемные фактуры, а не тотальным техническим превосходством.
Итоговые тезисы:
- Для сложной геометрии: Если проект включает купола, конические башни, "бычьи глаза" или криволинейные скаты — однослойная SBS-черепица (Katepal/Kerabit) является безальтернативным выбором. Ламинат в этих узлах технически несостоятелен.
- Для бюджета: В условиях ограниченных средств однослойная черепица обеспечивает ту же герметичность, что и ламинат, при стоимости на 20-30% ниже, при условии строгого соблюдения технологии монтажа.
- Для климата: В северных широтах (Украина, Скандинавия) приоритет следует отдавать SBS-модифицированным версиям, способным пережить циклы заморозки-оттаивания без образования микротрещин.
Выбор между однослойной и многослойной черепицей должен диктоваться не только эстетикой, но и геометрией кровли. Однослойная черепица остается "Золотым стандартом" гибкости и адаптивности в кровельной индустрии.
Евгений Кохановский
Директор по продажам, RoofStone
